Phân Tích Nền Tảng Về Công Nghệ Gia Nhiệt Bằng Điện Và Hệ Sinh Thái TraceNet

Trong bối cảnh nền công nghiệp nặng hiện đại, từ các tổ hợp lọc hóa dầu, cơ sở xử lý hóa chất, nhà máy điện đến các giàn khoan ngoài khơi, việc kiểm soát và duy trì nhiệt độ lưu chất bên trong hệ thống đường ống đóng vai trò cốt lõi trong việc đảm bảo tính liên tục của quy trình sản xuất. Mọi đường ống công nghiệp, dù được bọc các lớp bảo ôn cách nhiệt (thermal insulation) dày đến đâu, đều không thể ngăn chặn hoàn toàn sự thất thoát nhiệt năng ra môi trường xung quanh theo các định luật nhiệt động lực học.

Sự sụt giảm nhiệt độ này có thể dẫn đến những hệ lụy nghiêm trọng như sự đông đặc của lưu chất (ví dụ: nước làm mát trong môi trường băng giá), sự gia tăng độ nhớt vượt quá giới hạn bơm của các hydrocarbon nặng (như bitum, dầu thô), hoặc sự ngưng tụ kết tinh của các hợp chất khí nhạy cảm. Để giải quyết triệt để vấn đề này, công nghệ gia nhiệt bằng điện (Electric Heat Tracing – EHT) được triển khai như một giải pháp cung cấp bù đắp nhiệt lượng liên tục và chủ động dọc theo chiều dài hệ thống ống.

Tuy nhiên, cáp gia nhiệt tự thân không thể hoạt động tối ưu nếu thiếu đi một trung tâm điều khiển thông minh. Hiệu quả vận hành, mức độ tiêu thụ năng lượng và tuổi thọ của toàn bộ hệ thống cáp EHT phụ thuộc hoàn toàn vào hệ thống điều khiển và giám sát. Lịch sử ngành công nghiệp gia nhiệt từng phụ thuộc vào các bộ ổn nhiệt cơ học (mechanical thermostats) vận hành dựa trên nguyên lý giãn nở của chất lỏng hoặc dải lưỡng kim.

Dù có cấu tạo đơn giản, các thiết bị cơ học này mang nhiều nhược điểm chí mạng: độ chính xác kém, dải băng thông kiểm soát (deadband) quá rộng dẫn đến dao động nhiệt độ lớn, dễ bị ăn mòn tiếp điểm vật lý, và đặc biệt là không có khả năng giao tiếp dữ liệu số hóa với các hệ thống điều khiển trung tâm.

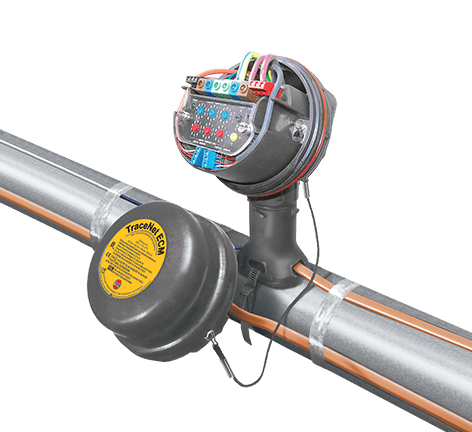

Sự ra đời của dòng sản phẩm Thermon TraceNet ECM (Electronic Control Module) đại diện cho một bước chuyển mình mang tính cách mạng trong công nghệ điều khiển nhiệt độ đường ống công nghiệp.

Được thiết kế chuyên biệt để thay thế các hệ thống cơ học lỗi thời, mô-đun ECM là một thiết bị vi xử lý thông minh, thực hiện đa chức năng bao gồm: bảo vệ chống đông đá (freeze protection), duy trì nhiệt độ quy trình (temperature maintenance), giám sát trạng thái dòng điện, và hoạt động như một nút mạng phân tán (node) trong hệ sinh thái giám sát dữ liệu DCS (Distributed Control System) của nhà máy.

Bằng cách tích hợp cả hộp đấu nối nguồn điện công suất cao (power junction box) và bộ vi xử lý điều khiển nhiệt độ vào trong cùng một khối thiết bị duy nhất có kết cấu nhỏ gọn, TraceNet ECM tối ưu hóa đáng kể không gian vật lý, giảm bớt điểm yếu cơ học và tiết giảm chi phí vật tư thi công.

Hệ thống TraceNet ECM không đứng độc lập mà là một phần trong hệ sinh thái toàn diện của Thermon. Dữ liệu từ các mô-đun ECM có thể được truyền tải về các tủ điều khiển quy mô lớn hơn như TraceNet Genesis hoặc các mô-đun quản lý năng lượng số lượng lớn như PCM6RM và vi mạch đóng cắt PM6, tạo nên một ma trận giám sát nhiệt độ đồng nhất cho toàn bộ quy mô nhà máy công nghiệp.

Sự liên kết này mang lại lợi ích khổng lồ tại các quốc gia có nền công nghiệp đang phát triển mạnh mẽ và yêu cầu tiêu chuẩn cao như Việt Nam, nơi hệ thống EHT được ứng dụng sâu rộng nhằm ngăn ngừa hư hỏng thiết bị do biến thiên nhiệt độ cực đoan và đảm bảo chất lượng hóa lý của sản phẩm cuối cùng luôn đạt độ đồng nhất.

Giải Mã Ký Hiệu Định Danh Khí Cụ (Nomenclature) ECM-C-12-P

Để triển khai thiết bị một cách chính xác trong các dự án kỹ thuật quy mô lớn, việc thấu hiểu toàn diện mã định danh (nomenclature) của sản phẩm là yếu tố tiên quyết đối với mọi kỹ sư thiết kế. Mã sản phẩm không chỉ là một chuỗi ký tự ngẫu nhiên mà là một bảng đặc tả kỹ thuật thu gọn. Đối với cấu hình ECM-C-12-P, mỗi ký tự phản ánh một thiết kế phần cứng và phần mềm cụ thể đã được lập trình và lắp ráp tại nhà máy của Thermon:

• ECM (Electronic Control Module): Cụm từ này xác định rõ bản chất cốt lõi của thiết bị là một bộ điều khiển kỹ thuật số tích hợp thuật toán vi xử lý điện tử. Nó phân biệt thiết bị này với các biến thể điều khiển tương tự dùng trong môi trường dân dụng hoặc các dòng điều nhiệt cơ điện truyền thống.
• C (Controller): Thiết bị được cấu hình chuyên biệt với chức năng chính là Bộ điều khiển nhiệt độ (Controller). Điểm đặc biệt của biến thể C là nó được trang bị một hệ thống lô-gic cảnh báo nhiệt độ thấp (low temperature alarm). Điều này hoàn toàn khác biệt so với các biến thể định hướng an toàn cực hạn khác trong cùng dải sản phẩm, chẳng hạn như CH (Bộ điều khiển tích hợp cảnh báo nhiệt độ cao), L (Chỉ đóng vai trò là bộ giới hạn nhiệt – Limiter ngắt điện khi vượt ngưỡng), hoặc CL (Tích hợp song song cả hai chức năng điều khiển duy trì và giới hạn an toàn độc lập). Sự lựa chọn biến thể C cực kỳ phù hợp cho các đường ống dẫn nước lạnh, nước cứu hỏa hoặc các quy trình hóa chất chỉ cần đảm bảo nhiệt độ không sụt giảm xuống dưới điểm đóng băng hoặc điểm sương.
• 1 (Communications Network): Chữ số đầu tiên trong cụm số chỉ định nền tảng giao thức mạng truyền thông số hóa của thiết bị. Số “1” xác định rằng mô-đun này được trang bị cổng giao tiếp vật lý chuẩn RS-485 sử dụng giao thức Modbus RTU. Nền tảng Modbus RTU qua RS-485 là tiêu chuẩn vàng trong tự động hóa công nghiệp nhờ khả năng truyền tải tín hiệu đi xa hàng ngàn mét qua môi trường nhiễu điện từ dày đặc, cho phép thiết bị liên kết với mạng lưới hàng chục thiết bị khác trên cùng một đôi dây cáp bện xoắn. Có một tùy chọn khác là số “2” dành cho giao thức CAN-Bus, thường được sử dụng khi thiết bị giao tiếp nội bộ trong các tủ bảng điện phức tạp như hệ thống TraceNet TCM18/PCM6RM , tuy nhiên Modbus RS-485 là lựa chọn linh hoạt nhất để đưa thẳng về hệ thống DCS.
• 2 (Nominal Voltage Range): Chữ số tiếp theo định nghĩa dải điện áp cung cấp danh định mà hệ thống rơ-le và nguồn nuôi vi mạch được thiết kế để tiếp nhận. Số “2” tương ứng với dải điện áp xoay chiều 230 Vac (mức dung sai thông thường cho phép là 208-240 Vac). Dải điện áp này là chuẩn mực của mạng lưới điện hạ thế tại hầu hết các khu vực trên thế giới, bao gồm cả lưới điện quốc gia tại Việt Nam. Nếu mã này là số “1”, thiết bị sẽ được thiết kế cho lưới điện 120 Vac đặc thù của thị trường Bắc Mỹ.
• P (Cable Profile): Định nghĩa cấu trúc cơ khí của phần đế lắp ráp, cụ thể là các ống đệm cao su (grommet) và khối định tuyến cáp (expediter). Chữ “P” cho biết thiết bị tương thích hoàn hảo về mặt vật lý với các dòng cáp gia nhiệt có tiết diện định hình chữ P của Thermon. Các loại cáp này bao gồm các dòng cáp tự điều chỉnh nhiệt độ (Self-Regulating Cables) như RSX, VSX, BSX, KSX, HTSX, cũng như các dòng cáp giới hạn công suất (Power-Limiting Cables) như FP và HPT. Sự tương thích về hình học này là yếu tố sống còn để khi siết ốc, lớp cao su đệm có thể ôm khít vào bề mặt cáp, đảm bảo không có bất kỳ khe hở mao dẫn nào cho nước mưa hay hơi ẩm xâm nhập, từ đó duy trì chứng chỉ độ kín nước IP66 của toàn bộ hệ thống.

Phân Tích Thông Số Kỹ Thuật Hệ Thống Và Khả Năng Vận Hành

Để một thiết bị vi mạch tinh vi có thể tồn tại, hoạt động bền bỉ, liên tục và an toàn trong những điều kiện vận hành khắc nghiệt nhất mà ngành công nghiệp nặng mang lại, thiết kế của TraceNet ECM-C-12-P phải vượt xa các tiêu chuẩn điện tử tiêu dùng thông thường. Thiết bị được chế tạo để chống chịu sự hủy hoại từ môi trường băng giá vùng Bắc Cực với nhiệt độ -74°C cho đến các tổ hợp lọc hóa dầu trên sa mạc Ả Rập với mức nhiệt phơi sáng lên tới 55°C.

Đặc Tính Kết Cấu Vỏ Hộp Và Công Nghệ Đổ Keo Bọc Kín (Encapsulation)

Yếu tố đầu tiên quyết định độ bền của ECM là cấu trúc vỏ bọc (enclosure). Trong phiên bản tiêu chuẩn, vỏ thiết bị được chế tạo từ vật liệu polyme cường lực sợi thủy tinh (glass-reinforced nonmetallic polymer). Quyết định kỹ thuật lựa chọn polyme thay vì kim loại (dù kim loại thường mang lại cảm giác chắc chắn hơn) nhằm mục đích loại bỏ hoàn toàn rủi ro ăn mòn điện hóa và ăn mòn hóa học. Trong các nhà máy xử lý khí tự nhiên, kho chứa lưu huỳnh, hoặc các cơ sở lọc hóa dầu ven biển, không khí mang theo muối, H2S và độ ẩm cao sẽ nhanh chóng phá hủy các loại vỏ nhôm hay thép cacbon. Polyme cường lực thủy tinh trơ về mặt hóa học và có độ bền cơ học ưu việt, chống lại tia cực tím (UV) phân rã vỏ hộp. Vỏ hộp này đạt cấp bảo vệ môi trường IP66 (theo chuẩn quốc tế IEC) và Type 4X (theo chuẩn Bắc Mỹ NEMA), chứng nhận khả năng chống bụi thâm nhập hoàn toàn và chống lại các vòi phun nước áp lực cao từ mọi hướng trong quá trình xịt rửa nhà máy. Đối với các ứng dụng giàn khoan ngoài khơi (offshore) chịu va đập cơ học cực độ, Thermon có biến thể ECM-OS sử dụng vỏ thép không gỉ, nhưng với các ứng dụng trên đất liền (onshore), vỏ polyme của ECM tiêu chuẩn là sự tối ưu hóa hoàn hảo giữa trọng lượng, chi phí và khả năng chống ăn mòn.

Bên dưới lớp vỏ ngoài, phần cốt lõi của công nghệ chống chịu môi trường nằm ở phương pháp bảo vệ bảng mạch in (PCB). Toàn bộ bo mạch vi xử lý, linh kiện điện trở, tụ điện, và đế rơ-le đều được đúc chìm hoàn toàn trong một khối keo epoxy đặc (encapsulated electronics). Kỹ thuật “encapsulation” này (được mã hóa bởi tiêu chuẩn chống cháy nổ ‘mb’) mang lại ba lợi thế kỹ thuật vô giá:

1. Triệt tiêu không gian chứa khí: Khi không còn các khoảng trống không khí xung quanh chân linh kiện, hơi ẩm trong môi trường không thể xâm nhập và ngưng tụ thành giọt nước khi nhiệt độ thay đổi. Điều này loại trừ hoàn toàn nguy cơ chập mạch do ẩm mốc, đặc biệt quan trọng đối với môi trường khí hậu nhiệt đới gió mùa độ ẩm cao như tại Việt Nam.
2. Khối lượng tản nhiệt đồng nhất: Keo epoxy hấp thụ lượng nhiệt tỏa ra từ các linh kiện bán dẫn và rơ-le công suất, phân tán đều lượng nhiệt này ra toàn bộ khối tích của mô-đun, ngăn chặn hiện tượng quá nhiệt cục bộ (hotspots) gây cháy linh kiện.
3. Kháng rung động: Việc đúc cứng linh kiện thành một khối thống nhất giúp thiết bị miễn nhiễm với các rung động liên tục truyền qua thành ống do hoạt động của các máy bơm áp suất cao hoặc hệ thống van xả, ngăn chặn sự nứt gãy các mối hàn chì mỏng manh.

Nhờ tổ hợp thiết kế này, mô-đun thiết bị có thể duy trì dải nhiệt độ hoạt động liên tục ở mức kinh ngạc từ -60°C đến 55°C (-76°F đến 131°F). Vượt xa hơn thế, khả năng chịu đựng tĩnh trong quá trình lưu kho (Minimum ambient storage range) cho phép thiết bị an toàn tuyệt đối ngay cả khi mức nhiệt độ cực hạn sụt giảm xuống tới ngưỡng -74°C.

Nền Tảng Đo Lường Cảm Biến Điện Trở Bạch Kim (RTD)

Độ chính xác trong việc điều tiết nhiệt lượng tỏa ra từ cáp gia nhiệt phụ thuộc hoàn toàn vào độ nhạy, tính tuyến tính và độ tin cậy của bộ phận cảm biến thu thập tín hiệu. Hệ thống TraceNet ECM-C-12-P không sử dụng các cặp nhiệt điện (Thermocouples) thông thường mà sử dụng cấu trúc cảm biến nhiệt điện trở bạch kim (Platinum RTD – Resistance Temperature Detector) đạt chuẩn kháng trở 100 Ohm ở 0°C (PT100) với cấu hình đấu nối 3 dây dẫn.

Kim loại bạch kim (Platinum) được giới khoa học ứng dụng làm lõi cảm biến bởi tính trơ hóa học tuyệt đối ở nhiệt độ cao và hệ số nhiệt điện trở cực kỳ ổn định, mang lại tính dự đoán tuyến tính hoàn hảo. Cấu hình 3 dây (3-wire RTD) là một thiết kế chuẩn mực khắt khe trong đo lường công nghiệp. Ở các cấu hình 2 dây giá rẻ, điện trở nội tại của chính dây dẫn cáp nối từ cảm biến về tủ điện (có thể dài hàng chục mét) sẽ cộng dồn vào điện trở của đầu dò bạch kim, khiến bộ vi xử lý nhận diện sai lệch nhiệt độ cao hơn thực tế. Với cấu hình 3 dây, dây dẫn thứ ba được sử dụng như một nhánh của mạch cầu bù trừ (Wheatstone bridge), giúp bộ vi xử lý của ECM có thể đo lường chính xác, tính toán và loại trừ hoàn toàn điện trở ký sinh phát sinh từ chiều dài cáp, từ đó trả về giá trị thực của thành ống.

Hệ mạch điện tử thu nhận tín hiệu đầu vào của cảm biến (RTD input circuitry) bên trong ECM được thiết kế đặc thù theo tiêu chuẩn an toàn tia lửa điện bản chất (Intrinsically Safe – Ex i). Nghĩa là, mức điện áp và dòng điện chạy qua đầu dò RTD bị các hệ thống rào cản Zener (Zener barriers) hoặc hệ thống cách ly quang điện hạn chế ở một ngưỡng năng lượng cực thấp. Đảm bảo rằng ngay cả trong kịch bản thảm họa khi đoạn cáp cảm biến bị cắt đứt cơ học, bị nghiền nát hay đoản mạch chập chờn ngay trong môi trường dày đặc khí gas dễ cháy nổ, thì tia lửa điện tạo ra ở điểm đứt (nếu có) cũng không mang đủ năng lượng nhiệt (tính bằng milli-Joule) để vượt qua năng lượng kích nổ tối thiểu của hỗn hợp khí.

Thông Số Phân Tích Đo Lường	Giá Trị Kỹ Thuật Hệ Thống
Dải nhiệt độ cài đặt điều khiển (Adjustable control range)	0°C đến 500°C (Tương đương 32°F đến 932°F)
Dải nhiệt độ giới hạn đo lường thực tế (Measurement range)	-60°C đến cực đại 500°C
Mức độ chính xác (Khi nhiệt độ môi trường Ambient 0°C đến +55°C)	Biên độ sai số ± 1.0°C
Mức độ chính xác (Khi nhiệt độ môi trường Ambient 0°C đến -60°C)	Biên độ sai số ± 2.0°C (Do ảnh hưởng nhiệt đến linh kiện so sánh vi mạch)
Nền tảng vật lý cảm biến tương thích	Platinum RTD định mức 100 Ohm, Cấu hình nối mạch 3 dây
Chuẩn an toàn phòng cháy nổ cho mạch đo	Intrinsically Safe (An toàn nội tại – Ex i)

Năng Lực Chuyển Mạch Điện Áp Và Suy Giảm Tải Cơ Học (De-rating)

Bản chất cốt lõi của việc điều khiển trong bộ TraceNet ECM-C-12-P là việc ra quyết định đóng/cắt nguồn điện xoay chiều thông minh dựa trên phân tích dữ liệu nhiệt. Cấu trúc chuyển mạch vật lý dựa trên các cụm rơ-le điện cơ (mechanical relays) công suất lớn được thiết kế tích hợp trực tiếp ngay trên bề mặt bo mạch. Điện áp vận hành danh định cho hệ thống điện cảm ứng rất linh hoạt, bao trùm các hệ quy chiếu điện áp công nghiệp phổ thông trên toàn cầu: từ 110-120 Vac đối với vùng Bắc Mỹ, cho đến 208-240 Vac (Tần số 50-60 Hz) đối với các khu vực Châu Âu và Châu Á.

Với cấu hình điện áp 230 Vac được thiết lập mặc định (tương ứng với tiền tố số 2 trong mã định danh mô-đun), thiết bị sở hữu định mức dòng điện đóng cắt cực kỳ ấn tượng, lên tới mức 30 Amperes đối với cấu trúc công tắc loại SPST (Single-Pole Single-Throw) – công tắc một cực một lượt. Tuy nhiên, tính chất vật lý của dòng điện chạy qua các tiếp điểm hợp kim và chất bán dẫn luôn đi kèm với sự phát xạ nhiệt Joule. Theo các số liệu thực nghiệm từ nhà sản xuất Thermon, định mức dòng điện chuyển mạch tối đa này phụ thuộc tuyến tính nghịch với nhiệt độ môi trường xung quanh (ambient temperature). Cụ thể, thiết bị chịu tải 30A tại nhiệt độ môi trường 25°C, tiếp tục duy trì 30A ở mức 40°C, nhưng phải áp dụng hệ số suy giảm tải (current de-rating) xuống còn 20A khi môi trường bị đốt nóng lên 55°C.

Hiện tượng suy giảm tải (De-rating) này hoàn toàn không phải là một khiếm khuyết thiết kế, mà là một cơ chế tự bảo vệ bắt buộc của nhiệt động lực học ứng dụng. Ở môi trường 55°C, sự chênh lệch nhiệt độ giữa vỏ thiết bị và không khí thu hẹp đáng kể, làm giảm sút hiệu năng đối lưu tản nhiệt tự nhiên. Nếu tiếp tục cho phép dòng điện 30A chạy qua, tích lũy nhiệt lượng bên trong lớp vỏ epoxy sẽ tăng vọt, phá hủy cấu trúc vật lý của cuộn cảm rơ-le và các mạch dẫn đồng. Khi lắp đặt các hộp đấu nối tại hiện trường ngoài trời (outdoors) nơi ánh nắng mặt trời chiếu trực xạ gây hiệu ứng nhà kính gia tăng (solar gain), các kỹ sư buộc phải tính toán hệ số giảm tải dòng điện và tham khảo trực tiếp ý kiến chuyên môn của Thermon để không làm suy giảm 250,000 chu kỳ đóng/cắt thiết kế của rơ-le. Một vòng đời vận hành ấn tượng lên tới một phần tư triệu chu kỳ đảm bảo thiết bị có thể tồn tại cùng với tuổi thọ của chính tổ hợp nhà máy công nghiệp. Ngoài ra, một ngõ ra dòng điện nhỏ nhạy bén định mức 2 Amps được cung cấp riêng biệt để thiết lập mạch chuông cảnh báo (alarm output) ngoại vi.

Hệ Thống Tiêu Chuẩn Chứng Nhận An Toàn Và Phòng Cháy Nổ (Hazardous Locations Certifications)

Một cấu kiện điện tử được cấp điện trực tiếp trên mạng lưới đường ống chứa các nguyên liệu hydrocarbon có áp suất cao (như dầu thô, khí tự nhiên hỏa lỏng LNG, hydrocacbon thơm) mang trong mình những rủi ro thảm họa tiềm ẩn. Một tia lửa điện phóng ra từ điểm tiếp xúc lỏng lẻo hay bề mặt tản nhiệt của vi mạch vượt quá điểm chớp cháy của khí gas đều có thể san phẳng cả một tổ hợp nhà máy. Chính vì thế, hệ thống TraceNet ECM được phát triển và kiểm duyệt dưới một nền tảng pháp lý cũng như kỹ thuật khắt khe bậc nhất thế giới. Thiết bị đã thành công trải qua các quy trình kiểm định toàn diện từ các viện nghiên cứu vật liệu nổ độc lập toàn cầu để đạt được sự công nhận kép tại cả hai thị trường chuẩn mực lớn nhất: Bắc Mỹ và khu vực thuộc hệ thống tiêu chuẩn IEC/Châu Âu (ATEX) đối với các môi trường độc hại và nguy hiểm (Hazardous Classified Locations).

• Tiêu Chuẩn Bắc Mỹ (NEC/CEC – National/Canadian Electrical Code): Hệ thống được chứng nhận an toàn để hoạt động trong các môi trường Class I Division 2, Groups A, B, C, D (Đây là khu vực công nghiệp có sự hiện diện của các loại khí gas hoặc hơi dung môi dễ cháy khét tiếng như Hydro, Ethylene, Propane tồn tại trong các điều kiện bất thường như rò rỉ rãnh van); Class II Division 2, Groups F, G (Bảo vệ chống nổ ở khu vực chứa Bụi than, bụi kim loại, bụi ngũ cốc) và Class III (Các sợi xơ bông dễ bắt lửa).
• Tiêu Chuẩn Quốc Tế ATEX / IECEx: Khí cụ này được phê duyệt dưới hai bản chứng chỉ uy tín toàn cầu là SIRA 12ATEX5239X và chứng nhận quốc tế IECEx SIR 12.0103X với mã định danh phòng nổ khắc trực tiếp trên nhãn mác: Ex eb mb [ib] IIC T4 và bảo vệ chống nổ bụi Ex tb IIIC T135°C. Phân tích giải mã ngữ nghĩa kỹ thuật của đoạn mã định danh này chỉ ra các lớp bảo vệ đa tầng (defense-in-depth) mà Thermon đã dày công trang bị cho ECM:
  • Ex eb (Increased Safety – Tăng cường mức độ an toàn): Các khối domino kẹp cáp và khoang đấu nối cáp nguồn được chế tạo với tiết diện kim loại lớn, lớp cách điện dày và khoảng cách rò điện (creepage and clearance) rộng hơn chuẩn thông thường. Điều này đảm bảo rằng trong suốt quá trình đấu nối điện năng và dưới mọi điều kiện vận hành bình thường hay rung chấn cơ học, khu vực domino sẽ không bao giờ tạo ra hồ quang điện, tia lửa điện chập chờn hoặc xuất hiện các điểm tích tụ nhiệt độ bề mặt vượt mức.
  • Ex mb (Encapsulation – Đúc kín bằng vật liệu cách điện): Như đã phân tích, toàn bộ vùng tạo tia lửa điện (tiếp điểm rơ-le đóng cắt) và linh kiện tỏa nhiệt mạnh đều bị chôn vùi trong khối epoxy. Khí gas rò rỉ tại nhà máy dù có lọt vào trong vỏ hộp nhựa cũng bị chặn lại bởi bức tường epoxy này, ngăn chặn khí cháy tiếp xúc với bất kỳ tia lửa điện nào do linh kiện vi mạch chớp nháy tạo ra bên trong.
  • [ib] (Intrinsic Safety – Bản chất an toàn tia lửa điện): Ký hiệu nằm trong ngoặc vuông biểu thị rằng mô-đun cung cấp một cổng xuất tín hiệu ra thế giới bên ngoài (cụ thể là ngõ ra cảm biến RTD) tuân thủ tiêu chuẩn Ex ib. Năng lượng truyền ra các sợi cáp cảm biến bị khống chế bằng linh kiện điện tử thụ động, đảm bảo dòng điện và điện áp cực tiểu, tạo ra mức năng lượng rất nhỏ không đủ khả năng mồi lửa ngay cả khi đứt đoản mạch cảm biến.
  • IIC / IIIC: IIC phân loại hệ thống thiết bị có khả năng tương thích và chống chịu an toàn trước nhóm khí nguy hiểm và có khả năng bùng nổ mạnh nhất, bao gồm khí phân tử nhỏ Hydro và Axetilen. IIIC đại diện cho cấp độ cao nhất chống lại sự xâm nhập và kích nổ của bụi kim loại dẫn điện.
  • T4 / T135°C (Temperature Class – Cấp độ nhiệt độ): Đây là chứng nhận cực kỳ quan trọng về quản lý nhiệt học. Tiêu chuẩn này bảo đảm bằng thực nghiệm rằng, ở các điều kiện hoạt động khắc nghiệt nhất (kể cả quá tải dòng điện), nhiệt độ bề mặt cực đại của toàn bộ cụm thiết bị tiếp xúc với môi trường xung quanh sẽ không bao giờ vượt quá ngưỡng 135°C. Tính năng này giúp loại trừ rủi ro sự tự bốc cháy (auto-ignition) của các hỗn hợp khí hóa học lơ lửng có nhiệt độ tự cháy thấp xung quanh nhà máy (ví dụ như Ethyl Ether hay Hydrogen Sulfide vốn nhạy lửa).

Phân Tích Tính Năng Giao Diện Điều Khiển Và Lô-Gic Vận Hành Nhiệt Học

Triết lý thiết kế giao diện của TraceNet ECM-C-12-P nhằm đạt được sự dung hòa hoàn mỹ giữa khả năng lập trình kỹ thuật số vi mạch linh hoạt và sự trực quan, đơn giản, chống sai sót cần thiết cho các kỹ sư, kỹ thuật viên hiện trường khi họ phải thao tác thiết bị trong điều kiện mặc đồ bảo hộ chống cháy dày đặc và đeo găng tay cao su dày (PPE).

Cơ Chế Giao Diện Người Dùng Cơ Học (Mechanical User Interface)

Khi gỡ bỏ lớp nắp chụp bảo vệ xoay ren của thiết bị, người vận hành sẽ tiếp cận ngay lập tức với một bảng điều khiển trung tâm sử dụng hệ thống núm xoay vật lý đa rãnh (Rotary Switches) kết hợp với đèn LED hiển thị trạng thái. Các công tắc xoay điện cơ học này cung cấp một cơ chế thiết lập tham số tĩnh (static configuration) cực kỳ chắc chắn mà không đòi hỏi người thợ phải mang theo các thiết bị lập trình cầm tay dễ hỏng hóc (handheld communicator) gắn ngoài:

1. Thiết Lập Đơn Vị Nhiệt Độ Trọng Yếu: Một nút xoay vi chỉnh nổi bật màu vàng được bố trí riêng biệt, đóng vai trò chuyển đổi nền tảng hệ quy chiếu nhiệt độ tính toán cho phần mềm điều khiển bên trong. Sự chuyển đổi qua lại nhanh chóng giữa độ C (Celsius) và độ F (Fahrenheit) trực tiếp trên hiện trường giúp loại bỏ hoàn toàn các sai số tính toán quy đổi trong đầu người kỹ sư, đặc biệt quan trọng khi bản vẽ kỹ thuật nhà máy được nhập khẩu từ nhiều khu vực châu lục khác nhau (Mỹ dùng độ F, Châu Âu dùng độ C).
2. Thiết Lập Điểm Điểu Khiển Nhiệt Độ (Maintain Temperature Set Point): Tập hợp một chuỗi các núm xoay mã màu xanh dương mang trọng trách định hình mục tiêu nhiệt độ mà rơ-le tải phải nỗ lực duy trì cho đường ống. Người thao tác dùng tuốc nơ vít nhỏ xoay các nấc số để lập trình một giá trị tĩnh tuyến tính nằm trong phổ dải đo rộng lớn từ 0°C đến 500°C (tương đương 32°F – 932°F). Mỗi một đơn vị vặn tương ứng với sự dịch chuyển điểm thiết lập mục tiêu, làm tham chiếu cơ sở để rơ-le điện tải chính (Heater load relay) tiến hành đóng hoặc ngắt dòng.
3. Lựa Chọn Chế Độ Tái Lập An Toàn (Reset Mode Selection): Dù phiên bản định danh ECM-C tập trung sâu vào chức năng điều khiển thay vì ngắt điện khẩn cấp cực đoan như bản L (Limiter), các tính năng thiết lập lô-gic phục hồi của vi mạch vẫn được kế thừa trọn vẹn. Thông qua hệ thống nấc gạt định hình (Auto, Manual A, Manual B), hệ thống cho phép kỹ sư lựa chọn phương thức tái cấp điện sau khi một sự cố nhiệt độ cao được xử lý.
   • AUTO: Lựa chọn chế độ tự động cho phép mạch vi xử lý tự động đo đạc, và một khi nhiệt độ ống hạ nhiệt tự nhiên quay trở về nằm gọn trong dải an toàn, rơ-le tải sẽ tự thân đóng điện lại mà không cần bàn tay con người can thiệp.
   • Manual (A hoặc B): Ở chế độ này, bộ vi xử lý giữ trạng thái ngắt điện vĩnh viễn (lock-out) cho đến khi một kỹ sư đến tận nơi, đánh giá nguyên nhân rễ rễ và tiến hành tái lập trạng thái bằng tay. Một lưu ý pháp lý sinh tử cho dự án: Đối với mọi hạng mục lắp ráp nằm trong khu vực có nguy cơ cháy nổ cao (hazardous locations) tuân thủ quy chuẩn ATEX tại thị trường chung Châu Âu, việc khóa cài đặt ở cơ chế tái thiết lập thủ công sau sự cố là một quy tắc bắt buộc không thể thương lượng nhằm chặn đứng việc tái khởi động thiết bị hỏng.

Khảo Sát Lô-Gic Điều Khiển Nhiệt Độ (Temperature Control Logic)

Bản chất của kỹ thuật duy trì nhiệt độ trong quá trình gia nhiệt TraceNet ECM là phương pháp điều khiển “Đóng/Cắt” dựa trên băng thông dao động (On/Off Control logic). Việc điều khiển tỷ lệ phức tạp PID (Proportional-Integral-Derivative) thường được ứng dụng trong van tuyến tính lại không thích hợp trong gia nhiệt đường ống EHT do tính chất khối lượng nhiệt (thermal mass) của sắt thép và lưu chất khổng lồ tạo ra hiện tượng trễ nhiệt (thermal lag) rất dài, khiến PID trở nên phản tác dụng.

Quy trình lô-gic nội bộ tính toán của hệ thống TraceNet ECM diễn ra theo chuỗi tuần hoàn nghiêm ngặt như sau :

• Chu trình giải trừ ngắt điện (Switching Off): Khi hệ thống mạch vi xử lý thu nhận tín hiệu thay đổi điện trở từ cảm biến RTD chỉ thị rằng nhiệt độ của thành ống thép hiện đang leo dốc và vượt quá giá trị tổng hợp bao gồm (Nhiệt độ cài đặt mục tiêu + Dải băng thông điều khiển – Temperature Control Band), các vi mạch sẽ tức khắc ra lệnh giải trừ điện từ cho cuộn dây rơ-le công suất. Lực hút từ tính mất đi, các tiếp điểm công suất lớn nhả ra (latch off) và ngay lập tức chặt đứt nguồn dòng điện xoay chiều 230V đang cấp cho cáp gia nhiệt. Dải băng thông dao động kiểm soát này (Control Band) theo cấu hình xuất xưởng (factory default) luôn được neo tĩnh ở mức 3°C (hay 5°F). Độ trễ băng thông hay vùng chết (deadband) này cực kỳ quan trọng trong điện công nghiệp nhằm chống lại hiện tượng dao động nhấp nháy “chattering” – sự đóng và ngắt liên thanh của rơ-le cơ học khi biểu đồ nhiệt độ chỉ khẽ dao động quanh điểm cân bằng. Hiện tượng chattering nếu xảy ra sẽ sinh ra hàng loạt hồ quang mài mòn tiếp điểm vật lý, phá hủy vòng đời 250,000 chu kỳ của linh kiện.
• Chu trình cấp điện khôi phục nhiệt (Switching On): Quá trình thoát nhiệt tự nhiên (heat loss) theo thời gian qua bề mặt lớp bông khoáng bảo ôn sẽ khiến nhiệt lượng đường ống dần khuếch tán. Ngay khi nhiệt độ đọc được từ cảm biến RTD sụt giảm trượt xuống tới mốc bằng hoặc thấp hơn chính xác mức “Nhiệt độ cài đặt mục tiêu”, tín hiệu điện kích hoạt rơ-le lập tức được bơm trở lại cuộn cảm. Rơ-le đóng mạnh (latch ON), kết nối mạch điện để năng lượng Joule tuôn trào qua dây dẫn cáp nhiệt, bù đắp chính xác lượng năng lượng đã thất thoát.

Cơ Chế Lô-Gic Mạch Báo Động (Alarm Operations Logic)

Như đã giải mã ở cấu hình danh định, phiên bản ECM-C mang tính năng độc quyền chuyên biệt với hệ thống rơ-le cảnh báo nhiệt độ thấp (Low Temperature Alarm). Trong những đêm đông khắc nghiệt hoặc những ngày mưa giông sụt nhiệt độ thê thảm, tốc độ phát xạ nhiệt của đường ống có thể vượt qua tốc độ tạo nhiệt của cáp EHT, hoặc kịch bản xấu hơn là hệ thống cáp đang chịu đứt gãy vật lý. Nhiệt độ thành ống lúc này sẽ trượt dài không thể phục hồi. Nếu mức nhiệt thu nhận thực tế tiếp tục hạ mốc và xuyên qua rào cản (Nhiệt độ cài đặt – Dải băng thông bù cảnh báo), thì bộ phận rơ-le cảnh báo thứ cấp (Alarm Relay) tích hợp trên bo mạch sẽ ngay lập tức được hệ thống đánh thức. Rơ-le báo động này vận hành hoàn toàn độc lập với rơ-le nguồn chính, sở hữu dòng tải định mức tối đa 2 Amperes. Đặc biệt, nó được cấu trúc theo chuẩn rơ-le chuyển đổi SPDT (Single-Pole Double-Throw), cung cấp toàn bộ ba đầu ra chân tiếp điểm tự do (Dry contacts) bao gồm: NO (Thường Mở – Normally Open), C (Chân Chung – Common) và NC (Thường Đóng – Normally Closed). Nhờ cấu trúc SPDT này, kỹ sư dễ dàng đấu dây logic để gửi điện áp trực tiếp kích hoạt còi hú, đèn chớp xoay tại hiện trường, hoặc đấu dây tín hiệu điện áp thấp gửi về module thu thập trên bảng điều khiển trung tâm. Đồng thời, một đèn LED cảnh báo (Alarm LED) màu đỏ rực tích hợp ở mặt trên vỏ mô-đun sẽ phát quang rực rỡ và nhấp nháy theo một ma trận xung chu kỳ được mã hóa sẵn. Cơ chế quang học này cung cấp thông tin thị giác chẩn đoán tức thì cho mọi nhân sự đang tuần tra hiện trường (operator rounds) mà không yêu cầu việc phải mạo hiểm tháo dỡ nắp thiết bị trong bầu không khí chứa dung môi cháy.

Ngoài ra, thiết bị có một đèn LED nguồn màu xanh lá cây (Green Power LED). Khi đèn này thắp sáng tĩnh, nó là lời cam đoan phần cứng rằng thiết bị đang hút dòng ở mức điện áp khỏe mạnh và vượt qua ngưỡng khởi động. Nếu sụt áp lưới nhà máy xảy ra (ví dụ điện thế hạ dưới <102 Vac cho hệ 120V nominal), mạch giám sát điện áp ngầm sẽ tắt hoàn toàn vi mạch và đèn xanh tắt lịm, nhằm cứu rơ-le khỏi hiện tượng dính tiếp điểm do thiếu lực hút từ tính, tạo ra cơ cấu phòng vệ ngầm (Under-Voltage Protection).

Quy Trình Lắp Đặt Hệ Thống Cơ Khí Phân Tích Chuyên Sâu (Mechanical Installation Procedures)

Khâu triển khai lắp ráp cơ học thiết bị gia nhiệt lên hệ thống mạng lưới đường ống công nghiệp không phải là những thao tác nối ghép giản đơn, nó đòi hỏi sự tỉ mỉ, độ cẩn trọng ở mức quy chuẩn hàng không. Một sai sót cơ học siêu nhỏ, chẳng hạn như dập trầy vỏ bọc Fluoropolymer của cáp hay trượt ren ốc, đều có thể dẫn đến hệ lụy nước xâm nhập phá vỡ lớp vỏ cách điện IP66, suy giảm chất lượng chống nổ Ex eb, và kéo theo việc phóng tĩnh điện gây thảm họa. Quy trình lắp ráp cơ học thiết bị TraceNet ECM tích hợp cùng bệ đỡ làm mát ống (Expediter Kit dạng P profile) được chuẩn hóa qua các phân đoạn thực hành sau :

1. Công Tác Khảo Sát Vật Tư Và Nguyên Tắc Vận Hành Y Tế Yêu Cầu

• Tiếp nhận và lưu trữ vật lý: Khối thiết bị sau quá trình vận chuyển viễn dương phải được rà soát từng thành phần vỏ đúc. Nguyên tắc vàng mang tính sống còn trong lắp đặt EHT: Tuyệt đối duy trì trạng thái cách ly độ ẩm, giữ khô ráo đối với tất cả các đoạn đầu cắt của cáp gia nhiệt và linh kiện domino trong mọi giai đoạn lưu kho và thi công ngoài trời. Hơi nước trong không khí nếu len lỏi mao dẫn vào cấu trúc ruột dẫn ma trận hạt carbon (ở cáp tự điều chỉnh) hoặc vào trong các sợi lõi magie oxit (ở cáp bọc cách điện khoáng MI), dưới điện thế 230V vận hành, sẽ lập tức đun sôi nước, gây ra hiện tượng phóng điện cục bộ, tạo hồ quang nổ ngầm và phá vỡ cấu trúc cách điện vô phương cứu chữa.
• Mặc định thiết bị bảo hộ (PPE): Mọi công nhân, kỹ thuật viên thao tác bắt buộc tuân thủ không ngoại lệ các tiêu chuẩn an toàn y tế cơ sở và sức khỏe lao động. Quần áo chống cháy chống tĩnh điện NOMEX, kính bảo hộ, găng tay chống cắt và giày mũi thép là những trang thiết bị bảo hộ cá nhân (PPE) buộc phải trang bị. Người thi công phải sở hữu chứng chỉ đào tạo lắp ráp thiết bị điện trong môi trường nguy hiểm Zone 1/Div 2.

2. Triết Lý Định Vị Cáp Gia Nhiệt Và Tính Năng Nhiệt Động Lực Học Của Expediter

Khác biệt với hộp chia điện thông thường ốp thẳng vào thành tường, thiết bị ECM không bao giờ được áp trực tiếp lên bề mặt kim loại của ống nhiệt. Khối hộp điện được thiết kế dạng treo nổi thông qua một trụ đỡ bằng polyme chịu nhiệt gia cường thủy tinh (glass-reinforced polymer), gọi là bệ đỡ cách nhiệt Expediter (hay Pipe-mount expediter). Cấu trúc chân tháp Expediter này đảm đương hai vai trò nhiệt động lực học sinh tử: Thứ nhất, nó nâng hệ thống “nổi” vươn cao hơn bề dày của lớp áo bảo ôn cách nhiệt (lớp bông thủy tinh thường dày từ 25mm đến 100mm), giúp bộ lộ diện hộp điện điều khiển ra môi trường không khí tự do bên ngoài để đấu nối; Thứ hai, nó hoạt động như một cầu cản nhiệt (thermal break) xuất sắc, đảm bảo khối nhiệt năng cục bộ độ lớn lên tới 250°C (482°F) tỏa ra từ lưu chất sôi sùng sục trong ống không dẫn truyền trực tiếp xuyên qua chân đế làm nóng rạn nứt khối epoxy đúc vi mạch điện tử mẫn cảm nằm phía trên đỉnh tháp. Với môi trường không có ống cách nhiệt (ambient thermostat), Thermon cung cấp giá treo tường WP (Wall Mount Bracket) thay thế.

• Định tuyến luồn cáp xoay chiều: Kỹ sư tiến hành luồn phần đuôi cắt mở của cáp gia nhiệt tự điều chỉnh (RSX, VSX) hoặc giới hạn công suất (HPT, FP) xuyên qua khối định tâm grommet ở dưới chân trụ Expediter. Nếu bản vẽ P&ID định vị khối tháp nằm nghiêng ở sườn hoặc dốc lộn ngược ở mặt đáy của đường ống, một thao tác bắt buộc là phải chọc thủng “lỗ thoát nước ngưng tụ mao dẫn” (weep hole) đã được nhà máy khoét màng hờ (punch out) sẵn. Lỗ thoát này là lối đi duy nhất đảm bảo sự tích tụ ngưng tụ nhiệt lạnh hoặc nước mưa đọng có thể tự tiêu thoát ra ngoài mà không ngập úng bên trong khoang đấu cáp.
• Lý thuyết vòng lặp co giãn nhiệt (Expansion Loop): Bất cứ lúc nào tiến hành áp sát cáp nhiệt vào chân expediter, một nguyên tắc luyện kim bắt buộc là người thợ phải kéo chừa thừa ra một đoạn cáp nhỏ uốn dạng vòng cung tự do ngay vị trí tiếp giáp, rồi dán băng keo thủy tinh định vị nó vào thành kim loại. Vòng lặp võng này giúp hấp thụ mọi ứng suất cơ học mỏi (fatigue stress) sinh ra khi bản thân đường ống thép bị phình to giãn nở hoặc co ngót co rút liên tục do biến thiên nhiệt lượng trong chu kỳ khởi động bơm và dừng quy trình tản nhiệt.

3. Nghiệp Vụ Cài Đặt Cảm Biến RTD (RTD Sensor Placement)

• Quá trình luồn cảm biến đo nhiệt độ (RTD) xuyên qua rãnh các cụm đệm kín (grommet) cao su chật chội là phân đoạn dễ phát sinh lỗi hỏng hóc vô hình và trầm trọng bậc nhất. Cảm biến RTD chứa một phần tử điện trở bạch kim (Platinum element) cực kỳ mỏng manh được hàn điểm siêu âm với ba sợi dây dẫn kim loại bé xíu (Lead wires).
• Lệnh cảnh báo tác nghiệp sinh tử: Dưới mọi tình huống, kỹ thuật viên tuyệt đối không được phép sử dụng tay hay kìm để nắm, kéo vào phần đầu ống thép không gỉ kim loại của cảm biến (sensor end) trong lúc luồn luồn lách lách nó xuyên qua kết cấu chật hẹp của ống đệm Expediter. Bất kỳ một lực căng sức kéo dọc (tension) hoặc uốn góc bẻ gập ngang nào tác dụng trực tiếp lên đầu trụ cảm biến đều có nguy cơ cao làm nứt nẻ lớp bạch kim hoặc giật đứt các cụm mối hàn tinh vi li ti được giấu kín bên trong ống. Việc kéo rút chỉ được phép thực hiện bằng cách nắm chắc vào khu vực dây điện bọc bện chịu lực (lead wire portion) để tác động lực đẩy lùi hoặc kéo tiến.
• Phần đầu dò đầu kim loại phải được áp bám sát song song và neo chặt chẽ vào bề mặt thành ống kim loại (sử dụng băng dính nhôm dẫn nhiệt) ở khu vực cách xa tâm điểm nhiệt lượng giao đấu nguồn, nhằm đảm bảo tín hiệu nhiệt thu được phản ánh trung thực trạng thái lạnh nhất của quy trình ống thép.

4. Công Tác Hoàn Thiện Vật Lý Hệ Tháp Hộp Nối

• Thả lồng vòng đai kim loại chặn thép (banding guide) qua lỗ của khối expediter và ấn mạnh cho đến khi các lẫy khóa nấc tỳ khớp và kêu tiếng lách tách cố định (snap into place).
• Triển khai đai siết ống bằng thép không gỉ (pipe band) vòng ôm qua đường kính ống dẫn và luồn qua sườn gờ của khối expediter, vặn khóa siết ốc chặt để đóng đinh cố định tổ hợp ngàm này vào ống. Lưu ý kỷ luật thép: Dải đai ôm thép không gỉ không dưới bất kỳ hình thức nào được phép đè nén vắt chéo lên đường chạy dọc của mặt cáp gia nhiệt bám trên ống. Việc tì đè đai sắt siết chặt sẽ gây dập vỏ bọc cách điện Fluoropolymer, đè vỡ các chất bán dẫn ma trận cốt lõi, tạo điểm yếu rò điện vĩnh viễn và phá hủy toàn bộ hệ Ex của lô cáp.
• Dùng kìm chuyên dụng lột vỏ cáp theo chuẩn, sau đó tiến hành kết nối bộ linh kiện đầu cuối cáp nguồn đặc chủng (PETK – Power and End Termination Kits) chuyên biệt (ví dụ như mã PETK-1 dành cho cáp RSX/VSX, hoặc mã PETK-3 dành cho dòng cáp cấp điện liên tục HPT). Khi đã bọc gen co nhiệt hoàn tất, dùng lực đẩy dồn đoạn cáp thừa dư dật quay ngược tuột trở lại vào trong lòng máng expediter để bảo vệ, và siết vặn nắp mũ chụp (support cap) ép kín gioăng chữ O. Cuối cùng, ốp cụm khối đế hộp vách ngăn đấu nối nguồn bằng nhựa (junction box base) định tâm thả rơi ăn khớp các rãnh định hướng vào phần đệm. Mọi chi tiết chỉ có thể xoay vào theo một chiều khớp rãnh duy nhất nhằm chống tình huống lắp ngược chiều.

Phân Tích Quy Trình Đấu Nối Điện Mạng Và Cấu Hình Tích Hợp (Electrical Installation & Wiring Schema)

Một khi kết cấu giá đỡ cơ khí đã chứng minh sự vững chãi, việc thiết lập một mạng lưới truyền tải năng lượng điện xoay chiều và dòng dữ liệu số Modbus ổn định đóng vai trò quyết định đến năng suất thực tế của hệ thống EHT. Tại hiện trường các nhà máy có sự hiện diện dày đặc hơi hydrocarbon cháy nổ, mọi thao tác cắt gọt lớp vỏ cáp đồng, đấu nối vào thanh cái và vặn vít kẹp domino phải được hoạch định kỹ lưỡng nhằm loại trừ triệt để yếu tố rủi ro phóng tĩnh điện mồi lửa và ngắn mạch vặn chéo pha. Cảnh báo an toàn lớn nhất của toàn ngành: Mọi nguồn cấp điện áp từ hệ thống thanh cái và tủ aptomat phân phối tải cung cấp điện (panel board / distribution board) phải được ngắt điện lập tức và khóa liên động cơ học (Lock-out/Tag-out – LOTO) tại vị trí off hoàn toàn. Công việc chỉ được phép tiến hành gọt cáp khi đã đo rà và xác định mạng lưới điện hiện hữu ở trạng thái tĩnh năng lượng 0 Volt (De-energize all power sources). Bất kỳ ai cố tình vặn mở ngàm nắp hộp nhựa trong lúc dòng điện xoay chiều đang nuôi mạch tải bên trong (Do not open while energized) sẽ bị tước chứng chỉ nhà máy và cấu thành vi phạm tiêu chuẩn ATEX.

Nền Tảng Lý Thuyết Của Yêu Cầu Thiết Bị Chống Dòng Rò Vượt Mức (Ground-Fault Equipment Protection – GFEP)

Hãng sản xuất Thermon và các hiệp hội ban hành tiêu chuẩn khắt khe bậc nhất (NEC Mỹ, CEC Canada, IEC toàn cầu) áp đặt một điều kiện kỹ thuật không thể thỏa hiệp: Mỗi đoạn cáp mạch nhánh rẽ nhánh để cấp nguồn trực tiếp cho hệ thống điện cáp gia nhiệt bắt buộc phải trang bị thiết bị tự động bảo vệ dòng điện rò nối đất (Ground-fault protection device – thiết bị GFEP) ở cấp đầu nguồn tủ cấp điện. Sự cần thiết của thiết bị này đến từ bản chất vật lý của cáp gia nhiệt điện. Không giống như các mạch điện thắp sáng trong nhà ở sinh hoạt vốn trang bị aptomat chống giật thông thường (GFCI/RCBO) tự ngắt điện cực nhanh ở mức dòng rò rất nhỏ bé (thường chỉ 5mA hoặc 10mA) để cứu mạng con người khi chạm tay vào nước nhiễm điện; hệ thống cáp gia nhiệt công nghiệp (EHT) lại mang một tính điện dung nội tại khổng lồ vô hình. Đặc tính điện dung rò (capacitive leakage) này hình thành do tiết diện dây đồng dẫn điện lớn kết hợp cùng một khoảng cách hẹp áp sát liên tục kéo dài hàng nghìn mét chạy ép chặt lên bề mặt của đường ống sắt thép khổng lồ vốn được chôn tiếp địa. Cấu trúc cáp-ống này tạo ra hiện tượng tụ điện ký sinh khổng lồ, khiến các dòng điện dung rò rỉ (capacitive currents) rò thoát dường dẫn tự nhiên ra vỏ bọc thông qua lớp bện kim loại cách điện thường xuyên dao động và vượt xa ngưỡng 5mA. Nếu dùng aptomat dân dụng 5mA, toàn bộ nhà máy sẽ liên tục sập áp tắt điện giả (nuisance tripping). Do đó, các bộ cảm biến GFEP chuyên dụng cho ngành EHT (thường được cấu hình nới lỏng ở ngưỡng bảo vệ 30mA) là yêu cầu kỹ thuật bắt buộc phải tuân thủ. Sự hiện diện và kích hoạt chuẩn xác của GFEP là lớp lá chắn thép giúp khóa và ngăn chặn kịp thời mọi hiện tượng phóng hồ quang (arcing) và phát sinh ngọn lửa tia lửa lan truyền tại bất kỳ điểm đứt gãy sứt mẻ cục bộ vỏ bọc thiết bị nào xảy ra trong chu kỳ vận hành trước khi nó có đủ lượng nhiệt và thời gian tích tụ lan rộng thành đám cháy tàn phá nhà máy, điều đặc biệt hệ trọng đối với khu vực lọc hóa chất độc hại.

Thao Tác Khoan Mở Lỗ Định Vị Và Kéo Dẫn Luồn Cáp Nguồn

• Trái với thiết kế cứng nhắc của các hộp chia điện nhôm đúc công nghiệp thông thường đúc nguyên khối sẵn các hốc taro ren đồng tạo đường ống cáp, để ưu tiên đạt tính tùy biến linh hoạt trong mọi góc độ xoay trở luồn cáp phức tạp hiện trường, khối vách đế hộp nhựa đúc nguyên khối (junction box base) của máy Thermon TraceNet ECM được tạo hình sẵn một điểm lõm định tâm chìm (dimple molded) tại bề mặt sườn bao quanh bên hông. Thay vì đúc khoét sẵn lỗ, thiết kế đánh dấu vết lõm này cung cấp tâm định hướng để người thợ thi công dùng máy khoan mũi khoét cắt xuyên thủng và mở rộng lỗ tạo đường kính chính xác theo các thông số khuyến nghị chi tiết từ phía nhà sản xuất cụm ốc cáp siết nối kim loại (power connection fitting gland) tương ứng với từng chuẩn ren metric hoặc NPT. Mọi hệ thống phụ kiện xiết cáp, ống dẫn luồn cáp xuyên vách vỏ (cable glands) này do nhà thầu dự án tự cung cấp bắt buộc phải sở hữu cùng chuẩn chứng nhận phòng nổ độc lập Ex d/Ex e hoàn toàn tương xứng với bản thân thiết bị ECM nhằm đảm bảo tính liền mạch trong lá chắn phòng nổ.
• Cáp nguồn cấp điện dòng xoay chiều lớn (Power wires) và dây bện cáp mạ đồng hoặc thép dùng chống nhiễu kiêm nối đất bảo vệ (Ground Braid/PE wire) được kỹ thuật viên kéo trượt qua các cụm ống luồn kim loại ruột gà, bóc tách vỏ nhựa ngoài bảo vệ, và đưa các đầu đồng trần vuốt keo vào khu vực khoang trống trong hộp.

Sơ Đồ Ma Trận Chân Đấu Nối Bảng Mạch Kỹ Thuật (Terminal Layout Mapping & Pinout)

Việc đấu dây không phải đấu mù mà được thực hiện tuần tự trên một hệ thống các khối kẹp domino chặn (terminal blocks) đã được đúc sẵn trên bo mạch. Cấu trúc tư duy thiết kế của khối vi mạch ECM khôn ngoan ở chỗ nhóm các khu vực khối kẹp theo dải chức năng tách biệt màu sắc và nhãn nhằm dễ nhận diện cho thợ nối điện trong môi trường tranh tối tranh sáng :

Ký Hiệu Chữ Mờ Chân Domino	Tên Phân Loại Cấu Hình Mạch Khối (Block Segment)	Chức Năng Hoạt Động Vật Lý Cụ Thể Và Đường Kính Cáp Khuyến Nghị
L, N (Cụm nằm dãy mép trái, mã Nâu/Xanh dương)	Main Supply (Khối Nhận Nguồn Cấp Đầu Vào)	Gánh chịu sức nhận dòng điện áp xoay chiều 230 Vac luân chuyển từ hệ tủ phân phối tải điện tổng của khu vực, nhằm nuôi sống nguồn hạ áp trên bảng mạch MCU và tiếp sức năng lượng cho cuộn dây rơ-le công suất lớn (Tiết diện cáp định mức tối đa lên tới 8 AWG).
GND / PE (Xanh lá – Vàng)	Protective Earth / Ground (Khối Nối Đất Chống Giật An Toàn)	Nối dòng rò cảm ứng từ vỏ bọc thiết bị truyền dẫn bảo vệ thẳng về thanh cái đai thép tiếp địa cắm sâu lòng đất của nhà máy. Giải phóng năng lượng điện dung thừa (Chấp nhận chuẩn cáp đồng to tối đa 8 AWG).
N, L (Cụm nằm dãy mép phải, mã Xanh dương/Nâu đảo chiều)	Heater Output (Khối Ngõ Ra Tải Cáp Gia Nhiệt)	Dòng điện xoay chiều công suất lớn được tuôn chảy cấp trực tiếp ra cho các lõi ruột cáp sinh nhiệt sau khi đi qua chốt chặn sự điều tiết bằng thuật toán On/Off đóng mở liên tục của hệ Rơ-le điện cơ dòng tĩnh (Tiết diện chịu cực đại khối kẹp là 8 AWG).
1, 2 (Ngõ kẹp nhỏ bên hông)	Communication Port (Cổng Giao Tiếp Mạng Tín Hiệu)	Trọng tâm của việc liên kết hệ thống: Các khối cổng truyền thông kỹ thuật số chuẩn EIA RS-485 Modbus RTU; cho phép đấu nối cáp đôi bện xoắn màng chắn (twisted pair shield wire chuẩn tiết diện lõi max 12 AWG) định tuyến nối tiếp tới hệ thống tủ thu thập trung tâm nhà máy DCS.
NO, C, NC (Cụm trên cùng bên phải)	Alarm Relay Terminal (Tiếp Điểm Rơ-le Tín Hiệu Báo Động Ngoại Vi)	Nơi giao tiếp của các tiếp điểm rơle tự do chuyển mạch cách ly (Dry contacts): Bao hàm đẩy đủ Thường Mở, Chân Chung, và ngõ Thường Đóng. Khả năng mang tải điện nhỏ chịu đựng dòng 2A, để kéo dây nối trực tiếp với còi hú vật lý ngoài xa hoặc hệ thống đèn chớp chỉ báo. Kích thước cáp bóp hàm ở 12 AWG.
A, B, B (Nằm tại khu vực Dãy dưới 1)	RTD Controller Sensor (Đầu Thu Nhận Điện Trở Điều Khiển Dòng Chính)	Các hàm kẹp đặc biệt dành riêng cho cụm sợi đầu dây tín hiệu kim loại mảnh của đầu dò cảm biến biến thiên nhiệt độ Platinum PT100 RTD ba dây. (Thiết kế chịu tiết diện cáp chuẩn là 14 AWG cực đại).
B, B, A (Nằm tại khu vực Dãy dưới 2 kế cạnh)	RTD Limiter Sensor (Đầu Thu Khẩn Cấp Rơle Giới Hạn Tắt An Toàn)	(Nhóm hàm này Chỉ vận hành có giá trị thực tiễn đối với hệ thống thiết bị module định danh dùng chuẩn mã L hoặc bộ đôi ghép mã CL) Dùng để nhận chuỗi tín hiệu khẩn cấp từ sợi cảm biến RTD PT100 độc lập song song thứ hai. Bộ giá trị này để dành chuyên biệt riêng cho chức năng rơle ngắt tắt mạch cứng độc lập nhằm đề phòng lúc MCU bị treo đơ bộ nhớ. (Chuẩn cáp max 14 AWG).

Quy Trình Áp Lực Siết Vít Cơ Học Và Hoàn Thiện Vỏ Hộp Bọc Lót

• Trong nhà máy, các hệ thống ống bơm khí gas, dầu khí nén liên tục di chuyển tạo ra sự cộng hưởng tần số và chấn động cơ học vi tế. Để chống lại sự bung tuột lỏng lẻo vật lý do độ rung rinh (vibration stress) đặc trưng sinh ra bởi các dòng lưu chất bơm áp suất thủy lực lớn tạo ra, toàn bộ các con ốc vặn vít kẹp nhúng đầu cáp (terminal set screws) trên khối nhựa domino bắt buộc phải được áp dụng một lực siết (tightening torque value) chuẩn xác không xê dịch. Người thợ nối mạng phải dùng thiết bị tuốc nơ vít đồng hồ định mức đo lực khóa ở con số cực kỳ gắt gao là 1.4 N·m (Newton-meters) hoặc quy đổi 12.4 lb-in. Việc vặn lực siết quá hời hợt nhẹ tay sẽ vô tình tạo ra một khoảng không hở vi mô, gây hiện tượng tăng vọt điện trở tiếp xúc liên kết, làm khu vực này sinh phát nhiệt năng Joule đột biến và tạo hồ quang đánh cháy rụi hộp nhựa (electrical fires). Ngược chiều lại, việc gồng dùng sức lực quá mạnh tay mang rủi ro nghiền nát dập đứt lìa các sợi đồng lõi nhuyễn xốp mỏng tơi bên trong lõi cáp.
• Quá trình niêm phong vỏ: Lắp đặt ốp phần nắp chụp vỏ hộp bọc. Bước đầu, áp đặt nắp hộp nối và dùng lòng bàn tay xoa vặn xoắn nhẹ các vòng ren ban đầu. Điểm đột phá cấu trúc kỹ thuật đặc biệt nhất của hệ vỏ bọc thương hiệu Thermon là nó sở hữu cơ chế chốt hãm theo ngàm bánh cóc cơ học (ratchet interlocking mechanism). Người kỹ thuật viên tiếp tục đưa đầu mũi kim loại của một tuốc nơ vít đầu dẹt tiêu chuẩn thọc sâu vào các khe rãnh nẹp (ratchet slots) nằm phân bổ bên hai sườn vỏ của phần đế nhựa gốc. Sau đó, dùng sức tì cánh tay để tác động lực đòn bẩy nhằm đẩy miết chốt lẫy, ép tịnh tiến khối nắp hộp quay vòng tròn xoay trượt thêm một hành trình góc vật lý đúng bằng 30 độ (30 degrees) hình học nhằm ép phẳng trọn vẹn và khóa hãm đóng siết chặt chẽ cứng nhắc (latch mechanism fully engaged) cho vòng gioăng O-Ring bằng cao su dẻo tổng hợp chống nước và bụi (Weatherproofing).
• Quy trình tháo dỡ gỡ nắp đậy trong tương lai để bảo trì rơ le yêu cầu phải áp dụng lại chuỗi lực đòn bẩy quy trình lật ngược tì chốt trượt này lùi vặn theo chiều ngược lại mặt đồng hồ. Tuyệt đối không có hành động cậy bẩy mở tháo hộp điện để sửa chữa bảo trì khi chưa dập cầu dao cắt dòng tải tại tủ chia điện phân khu tổng (Do not open while energized) nhằm tránh luồng nhiệt hồ quang phà bùng ra mặt.

Hội Nhập Kiến Trúc Mạng Truyền Thông Và Chẩn Đoán Dữ Liệu DCS (Communication Integration & Modbus Polling)

Trong bối cảnh kỷ nguyên chuyển đổi số, mô hình kết cấu Công nghiệp 4.0 và khái niệm quản lý tài sản bảo trì dự đoán (predictive maintenance) đang phủ sóng diện rộng. Trong môi trường tân tiến đó, việc một thiết bị điều nhiệt EHT hoạt động độc lập ngắt kết nối cô lập ngoài công trường ngổn ngang là không thể chấp nhận được về mặt kinh tế vận hành. Bắt nhịp với triết lý thiết kế này, mô-đun siêu cấu trúc Thermon TraceNet ECM-C-12-P được trang bị mặc định nền tảng tích hợp sẵn một khối giao tiếp thông minh với hệ cổng chuẩn cáp mạng vật lý RS-485 (ngự tại hai chân nối mỏng manh Terminal 1 và cực Terminal 2). Mạch MCU trung tâm thiết bị vận hành đóng gói các dòng lệnh thông qua nền tảng chuẩn giao thức ngôn ngữ tin học Modbus RTU tiêu chuẩn mở đa năng (một chuẩn giao tiếp mang mức thông lượng dữ liệu vạn vật công nghiệp cực lớn và độ trễ thấp).

Hệ thống mạng vòng cáp đồng RS-485 ưu việt ở điểm nó cho phép kỹ sư nối ghép theo chuỗi kết nối liên hoàn hình xâu chuỗi (daisy-chaining network topology) nối kết liên miên hàng tá các hộp điều khiển TraceNet nằm rải rác dọc theo chiều dài các hệ thống hàng chục kilomet đường ống ngoài sa mạc hay nhà máy. Mô hình này giúp quy tụ toàn bộ khối lượng dữ liệu khổng lồ về mặt thông tin biểu đồ nhiệt độ tại mỗi điểm cảm biến đặt lẻ tẻ, cùng với các bit trạng thái đóng/cắt rơ-le công suất, dòng điện tải rò rỉ ngầm, và các khung tin báo xung lỗi mã nhị phân đổ dồn về một cụm tủ vi điều khiển thu thập thông minh đầu não (thường là các tủ điều khiển tổng có màn hình cảm ứng trung tâm như Terminator TCM18, tủ phân phối nguồn năng lượng TraceNet PCM6RM, hay vi mạch PM6). Ở trong không gian giao tiếp cục bộ kín nằm bên trong các hệ tủ đầu não này, tín hiệu truyền nhận giữa rơ le công suất nhánh (PM6/RM6) và vi xử lý não bộ chính thường chạy qua một bus dữ liệu song song cục bộ có băng thông cao chuẩn vi mạch CAN-bus (tương ứng với cấu hình định danh số “2”) giúp thời gian giao tiếp nội điện gần như đạt thời gian thực (real-time zero latency). Nhưng cuối cùng, dữ liệu tinh giản phân tích đã biên dịch từ hàng ngàn mã lệnh nhỏ đó sẽ được khối trung tâm điều phối tổng đóng gói lại lần cuối để chuyển tải thẳng tuột qua hệ thống kiểm soát quy trình điều khiển phân tán trung tâm DCS (Distributed Control System) khổng lồ tại phòng giám sát nhà máy an toàn, nơi con người sẽ theo dõi mọi thay đổi từ màn hình máy tính. Quy trình nối mạng liên tục vòng quanh (continuous data polling) thay thế hoàn toàn cho lối mòn truyền thống đi rảo bước tuần tra tại khu vực độc hại (manual operator field rounds), ngăn ngừa kịp thời các đợt đông lạnh tắc nghẽn ống (Freeze-off).

Phân Tích Chẩn Đoán Vi Mã Sự Cố (Advanced Microcontroller Diagnostics) Và Bảng Mã Nhấp Nháy LED Hiển Thị

Trong vòng đời hoạt động tại nhà máy, bất trắc kỹ thuật luôn rình rập và hiện hữu. Trong các tình huống xuất hiện sự bất thường khẩn nguy về điện áp lưới nhà máy sập gãy sụt áp hay sự sai lệch biên độ đường cong mức nhiệt độ cảm biến, hệ não bộ vi xử lý thông minh (microcontroller) đóng chìm bên trong keo epoxy của máy TraceNet ECM được thiết kế để không chỉ đơn thuần vội vã cắt điện hay kích hoạt hệ thống chuông rơ-le báo động cảnh báo phòng ngừa; mà nó còn tự động đảm nhiệm vai trò của một máy nội soi. Vi xử lý phân lớp để trích xuất các cảnh báo và nhận diện phân vùng bệnh trạng này thông qua một giao diện quang học vật lý dễ nhìn. Mọi hành vi vi phạm gián đoạn vật lý hay trượt xa khỏi biên độ nhiệt cài đặt vượt ngưỡng đều được các hệ đếm nội bộ tự phân tách và phân loại nguyên nhân rễ rõ ràng (Ví dụ phân loại ra faults chập cháy từ cảm biến RTD, hay operator error lỗi cài đặt xoay núm nhầm số của người thợ điều khiển, hoặc sự cố cực hạn sụp đổ do bản thân bộ nhớ vi mạch microprocessor hay software failures sập nguồn do điện giật). Tất cả mọi loại lỗi chẩn đoán tinh vi này ngay lập tức được mã hóa nhị phân lưu trữ cục bộ vào một khối thẻ nhớ lưu trữ thể rắn siêu nhỏ bằng chip EEPROM. Loại chip nhớ bảo toàn này sở hữu đặc tính vật lý bền vững, có khả năng giữ gìn và bảo tồn thông tin dữ liệu một cách độc lập lâu dài hoàn toàn tuyệt đối vô sự bất kể khi tình trạng mất sập điện diện rộng hay nguồn cấp tủ điện bị ngắt cứng rút phích. Vi mạch vi xử lý có sức mạnh phân tích và khả năng xếp lớp ghi chép lưu lại nội bộ liên tiếp tới 20 loại mã sự cố lỗi lầm có tính chất nghiêm trọng phát sinh gần nhất, song song cùng với dấu mốc biên niên thời gian (timestamp) khoảnh khắc nó diễn ra, tạo điều kiện thuận lợi hoàn hảo, chờ đợi sẵn sàng trong túi chứa cho công tác rà soát lỗi bới lông tìm vết (troubleshooting procedures) chuyên sâu từ xa của kỹ sư mạng qua nền tảng đường dẫn truyền thông nối tiếp RS-485.

Tại hiện trường trạm thao tác thực địa, do không có cáp RS-485 hay máy tính gắn kề, trạng thái mã lỗi khẩn nguy được MCU truyền đạt đại diện phát sóng ra một dạng ngôn ngữ tín hiệu ánh sáng dưới hình hài một hệ mã nhấp nháy quang học độc đáo tỏa ra chớp tắt từ các bóng bán dẫn đèn LED báo hiệu ánh đỏ tươi (Fault LED Flash Sequence) xuyên qua lớp nắp hộp trong suốt. Mọi người thợ tại xưởng đều có thể đọc bệnh.

Cấu Trúc Giải Nghĩa Kiến Trúc Nhấp Nháy Của Bóng Báo Lỗi (Flash Code System Architecture)

Hệ mã chuẩn của nhà máy lõi MCU gốc xuất ra để báo hiệu được kỹ sư mã hóa theo một dạng cấu trúc quy ước ngầm Hexadecimal dưới chuỗi công thức cố định là 0xNN2NN1, trong đó khung số định nghĩa rõ nhịp điệu phân bố của các đợt phát ánh sáng chớp theo dòng chảy thời gian thực quy tắc :

• NN2 (Định nghĩa Flash Cycle): Là tổng số lượng những lần các ánh quang nhấp nháy chớp phát sáng (flash) một cách nối đuôi theo hàng liên tục nối tiếp liên hoàn. Xen giữa các cái chớp quang trong một chuỗi, bóng luôn dành thời gian đứt ngắt siêu ngắn là 0.25 giây đồng hồ.
• NN1 (Định nghĩa Flash Cycle Delay): Đây là mảng khoảng trống biểu thị khung thời gian khối bóng đèn LED nghỉ ngơi lịm tắt tối đen, chìm vào ngưng nghỉ (khoảng thời gian tính bằng nguyên giây dài) đóng vai trò là một dấu gạch chia cách trước khi một chu kỳ dải ánh sáng chớp chớp mới giống y hệt lặp lại tuần hoàn từ đầu.

Sự ưu tiên theo thứ bậc (Prioritization matrix): Đối với các dải module vi mạch mang chức năng thiết kế gộp kết hợp đôi như ECM-CL (mang cả điều khiển Maintain Controller và giới hạn cắt Limit High Temp), các mã lỗi báo hiệu của mạch phân bổ Điều khiển duy trì (Controller faults) sẽ được mạch lập trình MCU ưu tiên cấp độ quyền lợi hiển thị xếp hàng cao nhất nhằm phô bày qua đèn LED để báo cho hệ thống xử lý cấp bách. Chỉ khi các bộ lọc xét nghiệm nội bộ cho ra rỗng, tức là không có bất cứ mã lỗi nào xuất hiện từ phía bo điều khiển dòng, thì khi đó bộ phận thu phát quang học mới tiếp tục hạ cấp để cho phép nhường quyền cung cấp điện tín hiệu nhấp nháy chuyển giao sang cho các vi mã lỗi nhẹ hơn hoặc phát sinh ẩn tàng bên khu vực của hệ mạch rơ-le Giới hạn nhiệt an toàn (Limiter faults). Tuy nhiên, do bản chất kiến trúc của cụm cấu hình ECM-C-12-P đơn giản hóa là bộ máy chỉ chứa linh kiện Controller (thuần Điều Khiển), nên mọi cơ chế ưu tiên xếp hạng phân nhánh chớp đèn phức tạp này sẽ tự động bị bỏ qua, hệ điều hành thiết bị sẽ dồn mọi tài nguyên phân tích tập trung duy nhất, trực diện vào quá trình chẩn đoán các thông số nhiệt độ duy trì của dải cáp nhiệt.

Bảng Diễn Giải Chi Tiết Căn Nguyên Động Lực Học Của Các Mã Lỗi Phổ Biến Đối Mặt Trong Hệ Thống ECM-C

Thông qua việc đếm số chu kỳ của bóng phát sáng, nhân sự tại xưởng sẽ kết hợp với bảng quy chiếu để vạch trần vấn đề đang âm ỉ:

Mã Định Danh Khối Lỗi (Hex Code Array)	Cấu Trúc Khung Nhịp Độ Nhấp Nháy (LED Emission Sequence)	Chẩn Đoán Bản Chất Nguyên Nhân Sự Cố Kỹ Thuật (Diagnostics Details)	Phản Ứng Tự Vệ Trạng Thái Của Rơ-le Đóng Cắt Tải & Mô Hình Hành Động Tái Lập Sửa Chữa (Actions)
0x11	Chớp loé 10 lần, rồi tắt ngúm lịm đi tĩnh mịch 1 giây	Lỗi hệ thống vi mạch phần cứng cục bộ / Sập Lỗi Phần mềm điều khiển (System Hardware / Software Fault). Dạng lỗi nguy hiểm sinh ra xuất phát từ sự rối loạn và bất ổn định tính toán trong nhân vi xử lý hoặc hệ nhớ EEPROM bị lỗi bit.	Bộ Rơ-le điều khiển năng lượng tải bị não bộ ngắt khẩn cấp ngắt điện tải (De-energizes), cắt đứt sự gia nhiệt; đồng thời Rơ-le báo động còi cảnh báo bị kích hoạt nổ. Đây là lỗi chập chờn có khả năng tự phục hồi êm thấm (Self-resettable) nếu bộ vi xử lý thực thi một lệnh ngắt cưỡng chế khởi động lại hoặc khi kỹ sư gửi dòng mã xóa lỗi qua cổng tín hiệu truyền thông RS-485.
0x21	Chớp nháy sáng 2 lần, rồi lại ngưng nghỉ trễ 1 giây	Sập Lỗi tín hiệu đường truyền tín hiệu Cảm biến đo nhiệt RTD (RTD Controller Sensor Line Fault). Nguyên nhân: MCU vi xử lý thu thập và đối chiếu chỉ số Oms bất thường và ghi nhận hiện tượng đứt gãy đứt đoạn mạch (Cáp RTD bị đứt cáp rách vỏ) hoặc hiện tượng điện cực đoản mạch (dây điện bên trong chập cáp dính lại nhau) xảy ra tại dải phần tử cảm quang Platinum 100 Ohm ở mũi kim hoặc ở các cụm siết ốc chân domino A, B, B.	Khối não MCU ra lệnh xả Rơ-le điều khiển ngắt mạch điện tải lập tức nhằm triệt tiêu chống lại sự sưởi chạy gia tốc không phanh nóng mất kiểm soát gây nổ ống (runaway heating hazard). Trạng thái hệ thống chỉ bắt đầu tự cho phép khôi phục phục hồi cung cấp dòng điện sưởi chạy hoạt động trở lại sau khi người thợ đi chân tiếp cận tiến hành sửa chữa, nối đấu lại đường cáp truyền cảm biến vật lý bị rách hoặc vặn thay thế nguyên một bộ mới tinh hoàn chỉnh vào vỏ máy.
0x41	Chớp sáng lẹ 4 lần, tiếp theo lại tắt ngưng tịt nghỉ 1 giây	Ngưỡng biên độ nhiệt duy trì được người dùng cài đặt ở mức độ thấp dị thường (Invalid Maintain Temp Min Constraint). Thường xảy ra do người thợ đứng hiện trường đã vô ý vặn nhầm chiếc núm xanh lam điều chỉnh cài đặt nhiệt độ trượt lùi xuống dưới mức cho phép, chạm vào đáy giới hạn thấp hơn định mức hoạt động của chuẩn firmware (rất hay xảy ra khi chuyển đổi gạt lộn cần chênh lệch nhầm giữa đơn vị đo độ F và độ C).	MCU xả Rơ-le điều khiển cắt nguồn ngắt nhiệt, kích hoạt rơ le hệ thống phát loa báo hiệu lỗi. Cuộc báo động dồn dập này chỉ chấm dứt lặng yên ngay lập tức khi mà nút núm xoay cơ học được thao tác vặn tay chỉnh sửa trả về vị trí con số nằm trong ngưỡng nằm giữa giới hạn tối thiểu hợp lệ ban hành.
0x42	Tỏa chớp 4 lần, rồi dừng chờ lâu lên tới 2 giây	Ngưỡng nhiệt duy trì cài đặt lập trình cao bứt phá bất thường (Invalid Maintain Temp Max Boundary). Xảy ra khi núm xoay vặn số quá đà bốc qua ngưỡng 500 độ C. Sự tham lam vượt xa giới hạn ngưỡng nhiệt độ chống chịu mức an toàn vật lý rủi ro của linh kiện bản mạch khối mô-đun.	Rơ-le điều khiển dập xả điện tải để chặn đứng rủi ro vô tình nấu sôi dung môi đường ống tạo hơi bom. Dịch vụ sưởi phục hồi tự động kích lại ngay sau khi thông số vặn bị hạ cấp thụt xuống mức nằm trong chuẩn an toàn.
0x72	Chớp nháy chói 7 lần, xen giữa là tĩnh nghỉ ngưng chờ 2 giây	Cảnh báo hiện tượng nhiệt độ chất lưu hệ thống tụt xuống sập thấp đáy sâu (Low Temperature Heat Loss Alarm). Đây chính là bản sắc tính năng độc tôn nổi trội nhất của thiết kế biến thể module ECM-C mang lại cho nhà máy: MCU đang hốt hoảng ghi nhận được mức nhiệt độ thành phần vỏ bọc ống thu nhận trên thực tế đang tụt thê thảm mất nhiệt, sụt hạ thấp nghiêm trọng, thấp hơn và xuyên thủng biên ranh giới ngưỡng chặn cuối (Tức là mức nhiệt hiện tại bé hơn < Giá trị Cài đặt mục tiêu – Độ lệch trừ hao dải đo bù cảnh báo thấp ranh giới Low alarm offset). Cáp nhiệt sưởi chạy liên tục nhưng không địch lại giá rét Bắc Cực hay giông tố bão tuyết xối nước mưa, hoặc lớp bông xốp bảo ôn rách.	Điểm phân kỳ khác biệt vô cùng then chốt của cảnh báo số 72: Trong tình cảnh ngặt nghèo này, bộ Rơ-le điều phối điện tải cáp điều khiển (Heater Load Switch Relay) hoàn toàn không ngắt, mà ngược lại rơ le chính vẫn được hệ thống tiếp tục liên tục đè duy trì đóng chặt khóa cứng mạch điện tiếp điểm (stays energized) để giữ cho đường truyền tải rốc toàn lực cấp 30A liên miên vào dây dẫn, hỏa tốc bung tỏa cung cấp nhiệt lượng tối đa cố gắng cứu rãn sưởi nóng tan băng cho đường ống nguy khốn. Hệ MCU chỉ kích hoạt đóng rơ-le 2A ngoại vi để kêu la còi hú/đèn báo xin nhân sự tiếp cứu từ xa. Báo động nháy nhấp này tự phục hồi giải tỏa gỡ im khi mức biểu đồ nhiệt độ thành rốt cục trườn đạt ngoi trở lại lọt qua vào khoảng dải biên độ ấm an toàn được lập.
0x81	Bóng chớp lặp lại 9 lần, nghỉ ngắt quãng trễ 1 giây	Nhiệt độ lượng nhiệt bị mắc kẹt thiêu đốt nội bộ hệ mạch khối vi mạch tích lũy vượt qua ngưỡng bốc hỏa cực hạn (High Internal Board Temp Trip). Một kịch bản nguy ngập: Cảm biến tí hon siêu nhỏ dạng linh kiện NTC (Negative Temperature Coefficient) được hãng khéo léo hàn đính chìm dính sát trên bề mặt phiến lá bo mạch ngầm báo cáo cho MCU biết mức nhiệt độ lõi nội bộ vi mạch đang lớn hơn hoặc đã vạch chạm bằng với ngưỡng phòng vệ khẩn cấp tối đa báo động nguy hiểm báo tử (ngưỡng 85°C, hay xấp xỉ 185°F). Lỗi số 9 này thường có nguồn gốc phát xuất do nhiệt độ bầu khí quyển môi trường bên ngoài trở nên quá khốc liệt khắc nghiệt kinh hoàng (vượt 55 độ), hoặc do thiết kế tồi lỗi nhét kết cấu vỏ hộp thiết bị đen tối bị phơi phơi sáng thiêu đốt bởi nắng chiếu thẳng trực xạ tia mặt trời vào giữa trưa rực lửa sa mạc kéo dài không lối thoát mà thợ không hàn lắp che dù tản nhiệt (lack of shade protection).	Tất tần tật toàn bộ mọi khối hệ thống Rơ-le nối tải công suất, rơ le còi hú báo động ngoại vi đều bị máy tính chủ MCU ra tay bóp cưỡng chế ép xả tuột rơi rụng rời nhả mọi trạng thái hít từ tính chập điện về Off, ngắt toàn bộ điện đun nấu trong nhà để cắt giảm mọi chi tiết linh kiện sinh nhiệt điện cơ ngầm. Toàn hệ thống sẽ ngoan cường tĩnh lặng tái tự đánh thức bản thân kích hoạt mạch vận hành lại quy trình làm việc thường ngày tự động sau khi thân thể thiết bị mô đun đã thở tản giải tỏa xả phả bớt thành công được lượng nhiệt dư thừa khủng khiếp đi và nội tại quay trở về dưới chìm vạch ngưỡng an toàn 85 độ.
0x92	(Đây là Lỗi sụt dòng sập áp năng lượng khẩn cấp, bảng báo mã không thể duy trì chớp mã LED được ổn định cấu trúc dạng chớp cố định như những lỗi khác trong chu kỳ, vì đèn cũng không còn đủ lượng điện năng dồi dào để nháy)	Hiện tượng ngộp sập sụt tụt nguồn điện áp nguồn lưới điện hệ thống điện xoay chiều tổng trong nhà xưởng (Low Main AC Voltage Shut Down). Hiện tượng xảy ra khi khối cảm biến vi mạch cuộn cảm điện thế đo điện từ đầu vào đo lường bóp nghẹt thấy nguồn lưới xoay chiều đột ngột tụt rơi mất áp quá sâu hụt hơi tuột luốt ngụp xuống thê thảm thấp hơn và bấp bênh ở ngưỡng 190 Vac (xét đối chiếu theo hệ lưới 230V chuẩn Âu Á số 2 của thiết bị này) hoặc lao dốc thấp hơn 102 Vac (nếu đối chiếu thiết bị chạy hệ 120V số 1 chuẩn Bắc Mỹ). Việc máy biến thế của lưới điện địa phương sụp đổ hoặc đường truyền tải nguồn bị đứt cáp đứt pha, dây quá tiết diện nhỏ xa trạm hạ thế gây sụt áp.	Chức năng phòng vệ thông minh siêu bảo vệ nhằm chống chập chờn rung lên giật bật ngắt đóng ngắt đóng nhấp nháy thảm họa (chattering) của cơ cấu rơle cơ học, bộ nhớ MCU sẽ lập tức nhắm mắt tắt lịm hẳn ngưng cung cấp nguồn cấp nuôi thiết bị mạch in để rơ-le lớn rơi cúp khỏi tiếp điểm từ nhả rời hoàn toàn (cúp nguồn chống cháy do rơ-le thiếu điện sẽ nhả không dứt khoát gây tia điện hồ quang gọt mòn hồ đánh cháy rụi sụn nắp hợp kim mạ bảo vệ). Hệ ECM này không cần sự can thiệp từ xa, lập tức bật điện tự cứu phục hồi khởi động (reboot) mượt mà làm việc sưởi ống trở lại ngay khoảnh khắc khi mà dòng điện áp đo lưới đầu vào vươn mình đạt lại ngưỡng ổn định mốc cứng vạch định danh hoạt động sinh lý (tức là 204 Vac cho bản ECM này hoặc 102 Vac với thiết bị bản Mỹ).

Rủi Ro Cháy Nổ Đứt Mạch Cầu Chì Nội Bộ Và Hư Hỏng Khí Cụ Vĩnh Viễn Không Phục Hồi (Critical Hardware Non-Resettable Failure)

Bất chấp những khả năng tự chẩn đoán và tự làm lành bằng cách ngắt điện kể trên, thiết bị Thermon TraceNet ECM vẫn sở hữu và tích hợp bảo vệ sâu thẳm bên trong nó một hàng rào pháo đài phòng thủ lớp thứ hai bảo kê tuyến cuối cùng dưới hình dạng hoàn toàn cơ lý tĩnh: Các đoạn dây cầu chì nhiệt độ siêu nhỏ (thermal fuses protection mechanism) được tích hợp ngầm trong bo mạch. Các đoạn vi sợi này mang đặc tính luyện kim riêng, định sẵn cấu trúc phân rã tan chảy, chịu đựng mức rãnh định dạng chôn vùi cứng nhắc ở ngưỡng cố định 114°C (tương đương 237°F). Khi toàn bộ một khối vi mạch nhựa do bất kỳ nguyên nhân thảm kịch hỏa hoạn khách quan nào tác động nhồi vào (cháy trạm bơm hóa chất điện lân cận phà ngọn lửa bao vây, đường ống xả khí thải của một máy nén nào đó rò phì hơi nhiệt cao độ 150 độ C bắn thẳng vào mặt hộp) đẩy luồng mức nhiệt độ vi mạch ngầm nội bộ đúc keo (Internal Circuit Temperature Heat) leo thang tiếp cận mốc tử thần sôi máu 100°C (212°F) hoặc kinh hoàng hơn là chạm liếm lan tới sát mốc ranh giới của sợi cầu chì nhiệt phòng thủ 114 độ này, toàn khối mô-đun thiết bị điện tử này sẽ tiến hành tự quyết kích hoạt một giao thức ngắt điện kết liễu cực hạn, hay còn gọi là trạng thái sụp đổ vì an toàn tuyệt đối (Fail-safe shutdown hardware logic). Lúc sự kiện cháy nổ này đã gõ cửa, thiết bị vĩnh viễn không thể khôi phục sống lại (Not resettable condition). Lúc này, còi báo động được xả vắt cạn kiệt dốc toàn lực điện còn thừa trong tụ phát thét lần cuối, mọi hệ thống bảng vi mạch in bên trong tức thì bị khóa cứng nung chảy chia lìa vô hiệu hóa hoàn toàn, ECM phải hứng chịu một bản án hư hỏng vật lý cơ lý vĩnh viễn không thể cứu chữa (permanently damaged status) do keo ép đã biến dạng. Sẽ không có mã đèn báo nháy nhót lặp lại nào ở giai đoạn này. Quy trình xử lý triệt để duy nhất tiếp theo dành cho tay nghề của kỹ sư hệ thống dự án công trình là việc lên phương án gỡ bỏ cắt xác khối nhựa chết, đặt mua máy thay mới hoàn toàn 100% thay thế trọn bộ một mô-đun khối lõi điều khiển nhằm mục đích thiết lập duy trì và đảm bảo không suy giảm tiêu chí an toàn phòng nổ tuyệt đối cho toàn bộ quy chuẩn khắc nghiệt của khu vực phân vùng rủi ro nhóm Class/Zone. Sự tự hủy diệt hy sinh bảo vệ mạch này là nguyên lý sống còn của ngành dầu khí.

Đánh Giá Hệ Quả Tích Hợp Và Tổng Kết Ứng Dụng Thực Tiễn Trong Môi Trường Hiện Tượng Khắc Nghiệt

Toàn bộ hệ thống được định danh dưới nhãn mác Thermon TraceNet ECM-C-12-P chính là một biểu tượng kiệt tác công nghệ, sự kết tinh nhào nặn hoàn hảo giữa ba trụ cột triết lý công nghệ ngành: Lớp vỏ bề ngoài sở hữu cấu trúc cơ học màng nhựa polyme kết sợi thủy tinh có sức chống chịu kháng nhiệt bảo vệ ăn mòn dai dẳng bền bỉ, công nghệ lõi bộ phận đóng ngắt dòng điện xoay chiều điện áp lên tới 230V với tải cực lớn 30 Amps độc lập, và sức mạnh phần mềm trí tuệ vi xử lý thu thập phân tích hàng triệu gói tin hiệu kháng trở của đầu dò bạch kim 100 Ohm thu được. Nhờ vậy, cỗ máy đóng góp thành tựu giúp hệ thống tổ hợp mạch này hoàn thiện trọn vẹn vai trò hạt nhân là trái tim cốt lõi trong toàn bộ hệ thống chuỗi sinh sản sưởi truyền và phân phối nhiệt học trong ngành công nghiệp EHT.

Việc thiết bị điều khiển nhiệt này có dải nhiệt độ sống sót hoạt động mạnh mẽ, đi kèm khả năng được chính hãng chế tạo và cấp chứng nhận vận hành tương thích hoàn toàn ở các điều kiện nhiệt đới thời tiết mưa gió khắc nghiệt tại Việt Nam – nơi có nền hệ sinh thái mức nhiệt độ không khí xung quanh nhà xưởng (ambient temp) thường xuyên nhảy múa, dao động bất định và đun nóng từ 25°C vọt lên đến 45°C kèm với tỷ lệ độ ẩm không khí tỷ đối ngột ngạt ngưng tụ nước bay hơi lên tới xấp xỉ mức đỉnh điểm 98% – đã đứng ra làm nhân chứng cho một sự tự minh chứng vững chắc sự ưu việt không thể phủ nhận của kiểu dáng thiết kế nhúng kín vi mạch dưới một thềm keo dày đặc quánh (encapsulated process). Về mặt lý thuyết vật lý lượng tử, nếu như vứt bỏ, tước đi không có kỹ thuật đúc đổ đổ keo epoxy đặc chủng đắt đỏ này, sự bốc hơi nước và ngưng tụ đọng lại của những giọt giọt hơi nước li ti hạt sương lửng lơ trên các bề mặt phiến lá chân hàn kim loại bản mạch, dưới sự hối thúc cộng hưởng sức tác dụng của dao động sóng từ trường lưới điện vọt áp 230 Vac luân phiên, sẽ ngay lập tức làm khởi phát cơ chế hóa học tàn phá phân hủy lõi đường mạch in mạ đồng do oxy hóa ẩm gỉ sét, hay tệ hơn là gây ngắn mạch nối nhịp dẫn dụ những dải tia điện nhảy nhót sinh xuất tia hồ quang ngầm thiêu cháy thiết bị điện đắt đỏ. Việc bít kín diệt trừ toàn bộ khoang không khí đã loại trừ vĩnh viễn rủi ro oxy hóa mạch hóa học, giúp TraceNet ECM khoác lên mình một lớp áo giáp có độ bền bỉ thách thức thời gian, vượt xa hoàn toàn mọi sản phẩm điều nhiệt phơi bảng trần trụi kém cỏi truyền thống.

Không chỉ dừng lại ở sự bền bỉ của lớp cơ bắp rắn chắc và vỏ bọc bền dai, hệ thống ECM-C-12-P còn được thừa hưởng một trí thông minh thượng thừa, với tính năng sẵn sàng giao tiếp trò chuyện liên kết tương thích toàn diện mượt mà hòa đồng với giao thức mạng truyền thông kết chuỗi cáp Modbus RTU RS-485. Giao tiếp nền tảng này đóng vai trò như chiếc chìa khóa vàng, mở ra một luồng sinh khí, một cánh cửa ngõ công nghệ vĩ đại khổng lồ giúp kết nối dữ liệu từ những vũng lầy lội dầu ngoài hoang mạc đi thẳng vào hệ thống siêu máy chủ theo dõi kiểm soát tình hình quy trình hiện đại (Cách mạng Công nghiệp 4.0). Lấy ví dụ ở một bức tranh ứng dụng vận hành tại một cụm lọc hóa dầu tinh luyện phức hợp: Hàng chục ngàn nghìn mét đường ống ống dẫn nguyên liệu bitum nhầy nhụa sền sệt, cấu trúc các tháp nồi hơi cất phân đoạn chưng ngưng tụ, hoặc các cấu trúc đường ống xả khí ống khói ngập lưu huỳnh đều ngày đêm rất cần phải duy trì nguồn sưởi nhiệt độ tĩnh đun đều nhằm triệt tiêu hoàn toàn chống lại kẹt tắc đông đặc sáp dầu. Bằng việc kết nối ma trận dữ liệu mạng bằng RS-485 xuyên suốt kết dính các thiết bị , những nhóm chuyên viên kỹ sư điều khiển vận hành ngự trong trung tâm DCS khép kín tại sảnh phòng điều khiển trung tâm máy lạnh máy chủ hòa toàn thư thả hoàn toàn có thể an nhàn thu thập hàng chục ngàn bộ hồ sơ các bản ghi sự kiện lỗi chớp nhoáng (ví dụ như soi thẳng vào dữ liệu tìm thấy mã lỗi Hex chết người 0x72 hiện diện báo cáo vạch trần cảnh báo việc sập tụt áp suất nhiệt ở km số 14) thông qua quá trình gửi tín hiệu truy vấn truyền trả theo từng tích tắc nhịp giây thời gian thực (real-time data acquisition and polling). Quy trình công nghiệp tân tiến này là phát súng giải cứu giải phóng người lao động, thay vì bắt ép phải thiết lập những cuộc hành quân liên tục và điều động cử cả đoàn kỹ sư, nhân sự đi tuần tra cầm máy đo sờ ngó di chuyển mỏi chân lê lết dọc theo hàng ngàn kilomet đường sắt đường ống sình lầy dầu mỡ dưới điều kiện khu vực phơi nhiễm phơi khí hóa chất vùng Zone 1 độc hại đầy rẫy hiểm nguy tai nạn và cháy nổ chết người.

Chưa dừng lại đó, vòng đời sức kéo chịu đựng mài mòn về năng lực chuyển mạch bằng tiếp điểm đóng ngắt rơ le nội tại (Life expectancy parameter) được dự kiến cho ra một con số sức cày ải siêu hạng khổng lồ đạt đỉnh vạch cực đại là 250,000 nhịp chu kỳ cơ học bật tắt công tắc cạch cạch dưới sức ép sức càn của dòng điện nặng trịch kéo dòng tải ngậm mút điện 30 Amps (Đối với SPST – công tắc một chấu) là một kết quả thành tựu phi thường. Đây chính là những quả ngọt chắt chiu nỗ lực tính toán của não bộ vi xử lý và phần mềm của máy sinh ra từ nguyên lý gốc kết tinh của cấu trúc lô-gic điều khiển On/Off phân chia khoảng đệm thông minh. Nhờ vào việc lập trình tích hợp cấu hình phần mềm cắm chốt vạch sẵn một giới hạn dải bề dày khoảng băng thông 3°C ngăn hiện tượng trôi nhiệt, điều này giúp hệ cơ học không bị xoay mòng mòng nhấp nháy chập chờn liên tục tắt/bật chỉ vì một trận gió thổi (ngăn chặn anti-chattering mechanical hysteresis), bảo toàn mạ tiếp điểm. Hệ số chỉ tiêu đảm bảo sức mạnh năng lực của bộ hiệu suất hoạt động đồ sộ này, tay trong tay gắn chặt đi kèm bộ óc tính toán siêu việt về khả năng hệ báo lỗi theo dõi giám sát tự thân nội tạng qua việc đếm quy luật xung đèn LED chỉ định, kiến tạo và xây dựng lên một thành tựu cơ sở vật chất hạ tầng điện công nghiệp kiên cường vững chãi không thể khuất phục cho các nhà đầu tư lớn.

Tất nhiên, trong mọi bức tranh hoàn hảo luôn tồn tại một vài điểm nhỏ lưu ý cảnh giác mang hàm lượng cảnh báo thiết yếu tiên quyết cuối cùng về thiết kế lên bản vẽ quy hoạch mạng lưới hạ tầng nhiệt hệ thống kỹ thuật điện cần tuân thủ nghiêm cẩn: Linh kiện bộ máy thiết bị có sức mạnh chống lửa, nhưng nó sinh tồn bằng việc thở, nó đòi hỏi sự phụ thuộc và chia sẻ phụ thuộc một phần không nhỏ vào quá trình chuyển giao khí nóng làm nguội tản nhiệt từ quá trình dòng đối lưu thoát nhiệt không khí tự nhiên hòa lẫn theo gió của thời tiết môi trường không gian xung quanh. Trong khi một bộ máy vỏ đen đúc đặc hoàn toàn phơi ngực dưới nắng, khi mà lắp ráp phơi toàn bộ cơ ngơi hệ thống cụm khối hộp nhựa bọc kín hộp đấu nối dây vỏ nhựa này gánh chịu phơi mình nhận toàn bộ sự hành hạ, tác động tra tấn thiêu rụi bởi luồng nhiệt bức xạ sóng sóng nhiệt ánh sáng hầm hập vô hình (solar gain factor) sinh ra cực độ từ vầng mặt trời ngày hè, đặc biệt khi hệ thống triển khai lắp đặt thả trôi phơi mình không có bất kỳ che chắn mái rợp hay lam chắn vẩy cản bức xạ che mái ngoài trời, thì các quy luật lý thuyết và quy định pháp chế thiết kế điện bắt buộc một tỉ lệ chiết trừ và điều giảm hao hụt gánh tải dòng định mức hoạt động chạy ngầm nội tại (current de-rating ratio curve) sẽ được phép kích hoạt và bắt buộc bị áp dụng đánh sụt lùi trừ trực tiếp gánh lên thẳng cấu trúc sức kéo định mức đóng cắt các thông số ampe tĩnh để hòng cứu hệ thống nhằm đạt được tính cân bằng triệt tiêu số khối năng lượng nóng bỏng nhiệt dư thừa tích tụ sinh phả ra bức bách trồi sụt nội bộ. Ban quản lý giám đốc của mọi công trình dự án lớn buộc phải mang trách nhiệm tham vấn biểu đồ tham khảo rà soát thật chặt chẽ những tờ bảng biểu đồ họa biểu thị biểu đồ đường viền tính suy sụt giới hạn cắt trượt lùi công suất do chịu sự thiêu đốt từ nhà cung cấp thiết kế chính hãng Thermon nhằm đưa ra những sự phán quyết để tinh giản và chia tinh chỉnh tính toán tăng giảm số đo số lượng tải tiêu thụ các cụm sợi dây sưởi EHT đang chạy kết nối chung, cắt tách ra trước khoảnh khắc bàn giao đóng điện ngậm tải dòng mạch vòng chạy liên hoàn đưa máy vào hoạt động vận hành trơn tru ở cường độ ép máy áp tải dòng cao.

Tựu chung lại, tổng kết đúc kết đánh giá chắt lọc toàn diện toàn bộ bức tranh kiến tạo công trình, từ các bước khảo sát thao tác lắp ghép cố định định tâm cắm tháp ngàm Expediter phức tạp nhằm ngăn cản đứt gãy nhiệt sự sốc nhiệt cực đại của 250°C từ đường ống nóng bỏng , cho đến tiến tới trải nghiệm của những thủ thuật quy trình thao tác tay cậy đòn bẩy để vặn vòng xoay cài răng lược ratchet chốt khấc vi sai xoay ép kín 30 độ nhằm hoàn tất bước niêm phong siết lớp gioăng cao su đàn hồi bọc chặt khả năng kháng chống nước xâm nhập kháng thủy đỉnh cao , thì rõ ràng cỗ máy TraceNet ECM-C-12-P sinh ra đã hoàn thành vô cùng xuất sắc tròn trịa trách nhiệm vĩ đại trọng trách của riêng nó của một mô-đun siêu vi phân tán điều khiển phân mảnh đa nhiệm hoàn mỹ độc lập. Nó thấu hiểu và đáp ứng triệt để thỏa mãn mọi khía cạnh khó tính của các nguyên lý vật lý kỹ thuật vi sóng đo lường điện thế dòng RTD qua cấu trúc kéo dài bù đắp kháng trở dây vòng vòng cung 3 dây , đảm bảo đáp ứng khắt khe mức giới hạn kiểm duyệt ngặt nghèo triệt tiêu chống phóng tia điện tia lửa đánh lửa điện cao cấp nhất trong công nghiệp nhà máy Ex ib / Ex mb cực hạn , từ đó vươn mình trở thành một nút thắt đầu não trung tâm điều khiển điện tột bậc đáng tin cậy tối thượng đứng ở vị trí tiền phương nhất tại hiện trường sương giá và sình lầy cho việc ứng dụng hỗ trợ bất kỳ một hệ thống vòng lặp duy trì quy trình nhiệt lượng điều hòa bù đắp năng lượng ống EHT liên hoàn khổng lồ nào trong quá trình vươn tầm công nghiệp. Sự ra đời của vi xử lý ECM-C không chỉ là việc nâng cấp đơn thuần tính năng sản phẩm mà là lời giải bảo hiểm nhân thọ trọn vẹn dành cho khối tài sản sản xuất, sinh kế hàng nghìn nhân sự tại những khu vực địa ngục trên các vùng khắc nghiệt mỏ dầu mỏ, băng giá tuyết trắng và sa mạc cằn cỗi nắng cháy.
