Hướng Dẫn Cách Chọn Bộ Truyền Động (Actuator) Phù Hợp Cho Thân Van G3FA Clorius Tối Ưu Nhất

Published by

Wili Distributor

on

Tháng Mười Hai 26, 2025

1. Giới thiệu chung

Trong các hệ thống kiểm soát nhiệt độ, làm mát (cooling) hoặc gia nhiệt (heating) công nghiệp, Clorius Controls là thương hiệu hàng đầu đến từ Đan Mạch. Trong đó, dòng thân van 3 ngã G3FA (3-way control valve) là một thiết bị phổ biến nhờ độ bền cao và khả năng điều tiết lưu lượng chính xác.

Tuy nhiên, để thân van G3FA hoạt động hiệu quả, việc lựa chọn một bộ truyền động (Actuator) phù hợp là yếu tố sống còn. Một Actuator không tương thích có thể dẫn đến rò rỉ, đóng không kín hoặc giảm tuổi thọ của van. Bài viết này sẽ phân tích chi tiết cách chọn Actuator chuẩn xác nhất cho van G3FA.

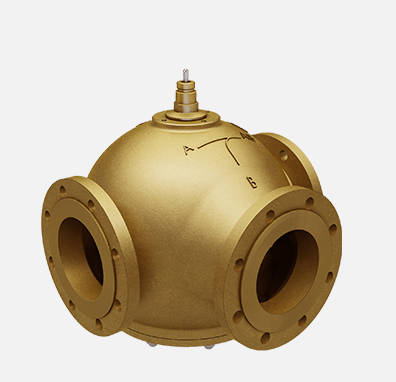

van 3 ngã G3FA (3-way control valve)

2. Tổng quan về thân van 3 ngã Clorius G3FA

Trước khi chọn động cơ, chúng ta cần hiểu rõ đối tượng cần điều khiển. G3FA là dòng van 3 ngã được thiết kế cho các ứng dụng:

Chức năng: Dùng để trộn (Mixing) hoặc chia dòng (Diverting).
Vật liệu: Gang cầu (Nodular Cast Iron) giúp chịu được áp lực và nhiệt độ cao.
Môi chất: Nước, hơi nước, dầu truyền nhiệt.
Kết nối: Mặt bích tiêu chuẩn DIN.

Cấu tạo thân van 3 ngã G3FA của Clorius Controls

Việc hiểu rõ thông số của thân van (đặc biệt là kích thước DN và áp suất chênh lệch Delta P) là bước đệm để chọn Actuator.

3. Các tiêu chí vàng khi chọn Bộ truyền động (Actuator) cho van G3FA

Để chọn đúng Actuator, kỹ sư cần xem xét 4 yếu tố kỹ thuật sau đây:

3.1. Lực đóng của Actuator (Closing Force)

Đây là yếu tố quan trọng nhất. Actuator phải cung cấp đủ lực (tính bằng Newton – N) để thắng được áp suất của môi chất đi qua van, đảm bảo van đóng kín hoàn toàn khi cần thiết.

Nếu lực quá yếu: Van bị rò rỉ (leakage).
Nếu lực quá mạnh (không cần thiết): Gây lãng phí chi phí đầu tư.
Lưu ý: Tra cứu bảng thông số Max. Differential Pressure (Delta P) của Clorius để chọn lực đóng phù hợp (thường từ 200N đến 5000N tùy kích thước van).

3.2. Điện áp cung cấp (Power Supply)

Hệ thống tủ điện của nhà máy sử dụng nguồn nào? Các dòng Actuator cho G3FA thường hỗ trợ:

230V AC: Phổ biến cho các hệ thống HVAC dân dụng hoặc công nghiệp nhẹ.
24V AC/DC: An toàn hơn, thường dùng trong các hệ thống điều khiển hiện đại.

3.3. Tín hiệu điều khiển (Control Signal)

Bạn cần van chạy On/Off hay chạy tuyến tính (modulating)?

Analogue (Tuyến tính): Sử dụng tín hiệu 0-10V hoặc 4-20mA. Phù hợp cho các ứng dụng cần duy trì nhiệt độ chính xác (PID Control).
3-point (3 điểm): Điều khiển mở/dừng/đóng.
On/Off: Chỉ đóng hoặc mở hoàn toàn (ít dùng cho dòng van điều khiển G3FA).

3.4. Chức năng an toàn (Fail-safe Function) (H3)

Trong trường hợp mất điện, bạn muốn van ở trạng thái nào?

Đóng lại (Normally Closed)?
Mở ra (Normally Open)?
Giữ nguyên vị trí?Nếu yêu cầu an toàn cao, cần chọn Actuator có tích hợp lò xo phản hồi (Spring Return).

4. Các dòng Actuator Clorius tương thích với G3FA

Dựa trên kinh nghiệm thực tế và catalogue của hãng, dưới đây là các dòng Actuator thường được ghép đôi với G3FA:

Dòng Actuator Điện (Electric Actuators):
- V2.05, V4.10: Dành cho các van kích thước nhỏ (DN15 – DN50), độ chính xác cao, thiết kế nhỏ gọn.
- V8: Dành cho các van kích thước lớn hơn, yêu cầu lực đóng mạnh mẽ.

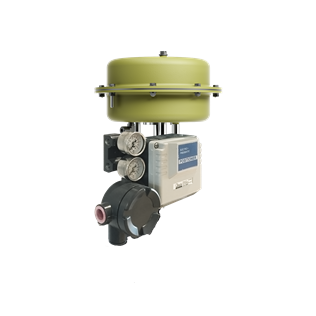

Dòng Actuator Khí nén (Pneumatic Actuators):
- Sử dụng khi môi trường làm việc có nguy cơ cháy nổ hoặc có sẵn nguồn khí nén. Yêu cầu bộ định vị (Positioner) đi kèm nếu muốn điều khiển tuyến tính.

5. Ưu điểm của giải pháp đồng bộ Clorius (Van G3FA + Actuator chính hãng)

Tại sao nên sử dụng trọn bộ thay vì lắp Actuator của hãng khác?

Độ tương thích cơ khí tuyệt đối: Không cần gia công thêm “gá” (bracket) hay khớp nối (coupling), giúp loại bỏ độ rơ cơ khí, tăng độ chính xác điều khiển.
Tuổi thọ cao: Thiết kế của Clorius chịu được rung động, đặc biệt phù hợp cho ứng dụng Hàng hải (Marine) và máy phát điện.
Dễ dàng bảo trì: Các Actuator đời mới của Clorius thường có đèn LED báo trạng thái và tính năng tự động nhận diện hành trình (Auto-calibration).

6. Ứng dụng thực tế

Bộ đôi Van G3FA + Actuator Clorius thường được tìm thấy trong:

Hệ thống Hàng hải (Marine): Điều khiển nhiệt độ nước làm mát (HT/LT Cooling), dầu bôi trơn cho động cơ tàu thủy.
Công nghiệp Thực phẩm: Kiểm soát nhiệt độ nồi nấu, hệ thống thanh trùng.
Hệ thống HVAC: Điều khiển nhiệt độ nước nóng/lạnh cho các tòa nhà lớn.

7. Kết luận

Việc chọn bộ truyền động (Actuator) cho thân van G3FA không chỉ dựa vào giá thành mà phải dựa trên thông số kỹ thuật: Lực đóng, điện áp và tín hiệu điều khiển. Một sự lựa chọn đúng đắn sẽ giúp hệ thống vận hành ổn định, tiết kiệm năng lượng và giảm thiểu chi phí bảo trì.

Nếu bạn đang phân vân chưa biết chọn mã Actuator nào cho phù hợp với kích thước van hiện có, hãy liên hệ với đơn vị phân phối ủy quyền để được tư vấn kỹ thuật chuyên sâu.
