Trong các nhà máy lọc dầu và hóa chất, sự chính xác của thiết bị đo lường (Instrumentation) phụ thuộc hoàn toàn vào trạng thái của lưu chất trong đường ống dẫn (Impulse lines). Chỉ một sự ngưng tụ hay đông đặc nhỏ do nhiệt độ môi trường giảm sâu cũng có thể dẫn đến sai số, thậm chí làm hỏng thiết bị transmitter đắt tiền.
Giải pháp hàng đầu được các kỹ sư EPC tin dùng chính là Cáp sưởi tự hạn chế HTSX 20-2-OJ của hãng Thermon (USA). Tại sao mã cáp này lại đặc biệt phù hợp cho môi trường khắc nghiệt? Hãy cùng phân tích chi tiết.
1. Phân tích mã sản phẩm: HTSX 20-2-OJ là gì?
Để hiểu rõ sức mạnh của thiết bị, trước tiên chúng ta cần giải mã các ký hiệu kỹ thuật theo chuẩn Thermon:
HTSX (High Temperature Self-Regulating): Dòng cáp sưởi tự hạn chế nhiệt độ cao. Đây là phân khúc cao cấp hơn dòng BSX thông thường, được thiết kế chuyên biệt cho các quy trình cần nhiệt độ cao.
20 (Power Output): Công suất danh định 20 W/ft (tương đương 66 W/m) tại 10°C. Đây là mức công suất rất mạnh mẽ, đảm bảo bù nhiệt nhanh chóng ngay cả trong điều kiện thời tiết cực đoan.
2 (Voltage): Hoạt động ở điện áp 208-277 Vac (thường dùng 240 Vac), phù hợp với lưới điện công nghiệp.
OJ (Overjacket): Lớp vỏ bọc ngoài bằng Fluoropolymer. Khác với vỏ Polyolefin thông thường, vỏ Fluoropolymer có khả năng chống lại sự ăn mòn của hóa chất hữu cơ và vô cơ cực tốt, đồng thời chịu được nhiệt độ cao mà không bị giòn gãy.

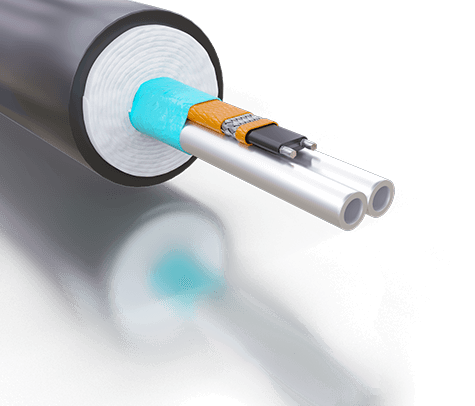

Cấu tạo cáp sưởi Thermon HTSX 20-2-OJ chịu nhiệt độ cao.
2. Ưu điểm độc quyền của HTSX 20-2-OJ trong môi trường khắc nghiệt
Dựa trên Datasheet kỹ thuật (Product Specifications), HTSX sở hữu những thông số ấn tượng mà ít dòng cáp nào trên thị trường đạt được:
2.1. Khả năng chịu nhiệt độ phơi nhiễm 250°C (Steam Purge Proof)
Đây là tính năng quan trọng nhất. Trong công nghiệp, các đường ống đo lường thường xuyên được làm sạch bằng hơi nước nóng áp suất cao (Steam Purge).
Các loại cáp sưởi thông thường sẽ bị nóng chảy hoặc hỏng ma trận gia nhiệt khi gặp hơi nước nóng.
HTSX 20-2-OJ chịu được nhiệt độ phơi nhiễm ngắt quãng lên tới 250°C (482°F) ngay cả khi đang tắt nguồn. Điều này giúp kỹ sư vận hành thoải mái sục rửa đường ống mà không cần tháo dỡ hệ thống sưởi.
2.2. Duy trì nhiệt độ quy trình cao (High Maintain Temperature)
Với công suất 66 W/m, cáp có khả năng duy trì nhiệt độ lưu chất bên trong ống lên tới 150°C (302°F). Điều này cực kỳ quan trọng đối với:
Dầu nặng, nhựa đường, lưu huỳnh lỏng (cần giữ nóng để duy trì độ nhớt).
Khí mẫu phân tích (cần giữ nóng để tránh ngưng tụ axit).
2.3. An toàn cháy nổ (Hazardous Area Certified)
Sản phẩm đạt các chứng chỉ quốc tế khắt khe như ATEX, IECEx, FM, CSA, cho phép lắp đặt an toàn tại Zone 1 & 2 (khu vực có nguy cơ cháy nổ cao do khí gas hoặc bụi).
3. Ứng dụng bảo vệ thiết bị đo lường (Instrumentation)
Mã HTSX 20-2-OJ được xem là “xương sống” trong các hệ thống TubeTrace® (ống dẫn mẫu tích hợp) của Thermon. Ứng dụng cụ thể bao gồm:
Bảo vệ đường ống xung (Impulse Lines)
Các đường ống nhỏ dẫn áp suất từ đường ống chính vào cảm biến (Pressure Transmitter) rất dễ bị tắc nghẽn khi trời lạnh. HTSX chạy dọc theo thân ống, được bọc cách nhiệt kỹ lưỡng, đảm bảo áp suất truyền đi chính xác.
Sưởi ấm hộp bảo vệ thiết bị (Enclosure Heating)
Bên trong các hộp bảo vệ (Instrument Enclosures), cáp HTSX được uốn thành các vòng gia nhiệt để giữ ấm không gian, ngăn chặn màn hình LCD của thiết bị điện tử bị hỏng do nhiệt độ quá thấp (Freeze protection).
Hệ thống lấy mẫu khí thải (CEMS)
Trong các trạm quan trắc môi trường, mẫu khí thải cần được dẫn từ ống khói về phòng phân tích ở nhiệt độ cao (>120°C) để ngăn hơi nước ngưng tụ làm sai lệch kết quả đo khí SOx, NOx. HTSX 20-2-OJ là lựa chọn bắt buộc cho ứng dụng này.
Ứng dụng cáp sưởi Thermon bảo vệ đường ống impulse line.
4. Lưu ý khi thiết kế và lắp đặt
Mặc dù HTSX là cáp tự hạn chế (có thể cắt theo chiều dài thực tế), nhưng với công suất lớn (20 W/ft) và nhiệt độ vận hành cao, cần lưu ý:
Tính toán dòng khởi động (Start-up Current): Cần Aptomat (Circuit Breaker) loại đặc tuyến C hoặc D để chịu được dòng khởi động khi trời lạnh.
Bộ phụ kiện chuyên dụng: Phải sử dụng bộ đấu nối nguồn (Power Connection Kit) chịu nhiệt cao như dòng Terminator ZP hoặc PETK của Thermon để đảm bảo đồng bộ.
Cách nhiệt: Sử dụng vật liệu cách nhiệt chịu được 250°C (như bông khoáng hoặc sợi thủy tinh) để không bị cháy lớp bảo ôn khi ống nóng lên.
Kết luận
Cáp sưởi Thermon HTSX 20-2-OJ không chỉ là một thiết bị sưởi ấm, đó là giải pháp bảo hiểm cho sự vận hành liên tục của nhà máy. Với khả năng chịu nhiệt độ xả hơi 250°C và lớp vỏ Fluoropolymer bền bỉ, đây là lựa chọn tối ưu về kỹ thuật và chi phí bảo trì dài hạn cho các hệ thống đo lường trong môi trường khắc nghiệt.
Bạn đang cần tư vấn tính toán nhiệt cho dự án? Hãy liên hệ với chúng tôi để nhận Datasheet chi tiết và bản vẽ thiết kế hệ thống sưởi tối ưu nhất.
