Hệ thống sưởi điện công nghiệp (Heat Tracing) đóng vai trò huyết mạch trong việc duy trì nhiệt độ quy trình và chống đông cho đường ống. Trong đó, cáp sưởi điện Thermon (Mỹ) được biết đến với độ bền vượt trội. Tuy nhiên, ngay cả những thiết bị tốt nhất cũng cần được bảo trì đúng cách để tránh các sự cố “downtime” đắt đỏ.
Bài viết này sẽ cung cấp quy trình bảo trì chuẩn kỹ thuật, giúp các kỹ sư nhà máy tối ưu hóa hiệu suất và kéo dài tuổi thọ cho hệ thống cáp sưởi Thermon.

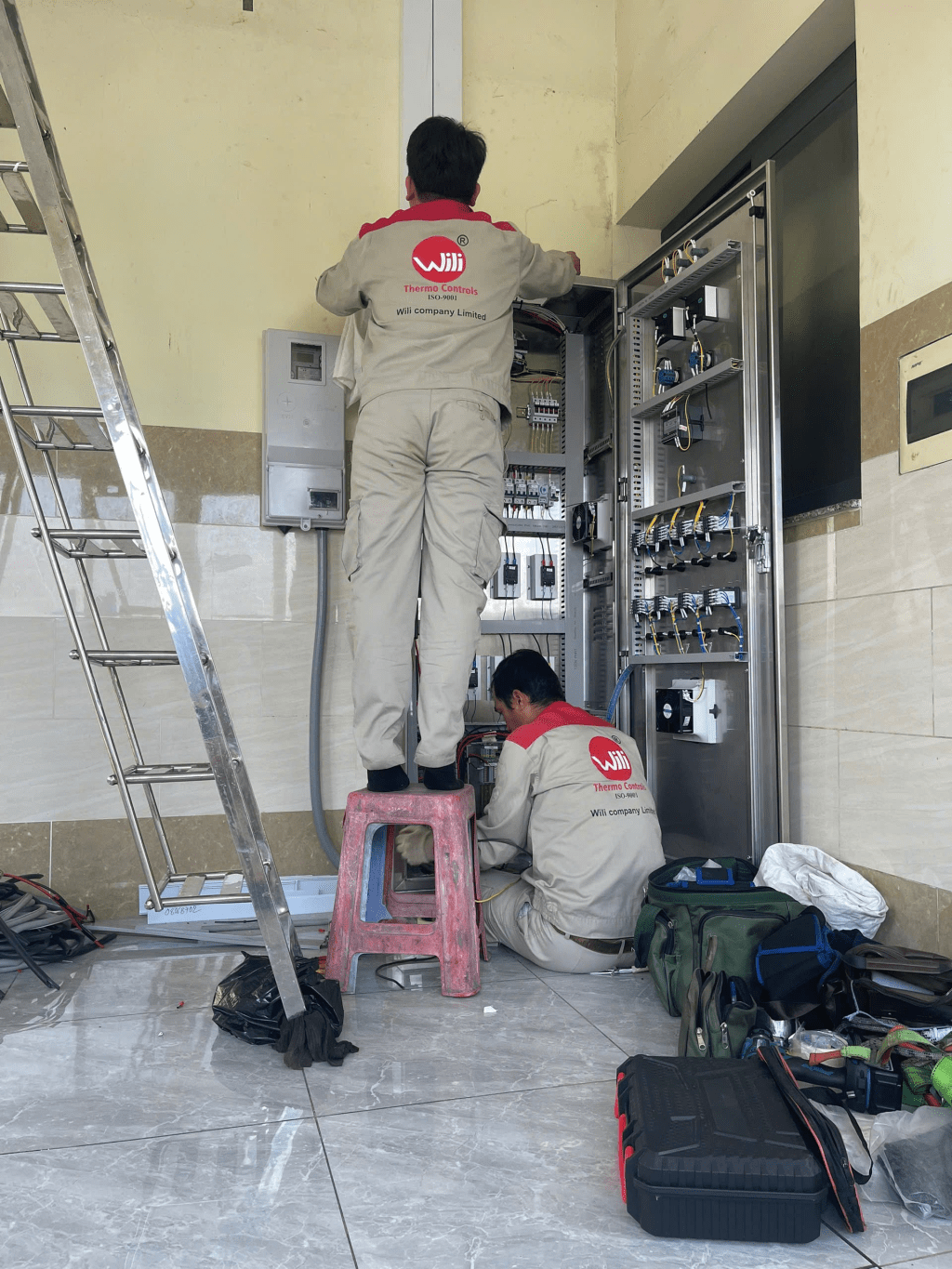

Hình ảnh kỹ thuật viên đang sử dụng thiết bị đo Megger trên tủ điện điều khiển hệ thống Heat Tracing.
Kỹ sư thực hiện bảo trì kiểm tra cáp sưởi điện Thermon bằng máy đo điện trở cách điện.
1. Tại Sao Bảo Trì Cáp Sưởi Thermon Là “Bắt Buộc”?
Nhiều doanh nghiệp thường bỏ qua việc bảo trì cáp sưởi cho đến khi đường ống bị tắc nghẽn do đông đặc. Việc bảo trì định kỳ mang lại 3 lợi ích cốt lõi:
An toàn cháy nổ: Phát hiện sớm các rò rỉ điện hoặc hư hỏng lớp vỏ cách điện, đặc biệt quan trọng trong môi trường nguy hiểm (Hazardous Area).
Tiết kiệm năng lượng: Đảm bảo bộ điều khiển (Thermostat/Controller) hoạt động chính xác, không sưởi quá nhiệt gây lãng phí điện.
Kéo dài tuổi thọ thiết bị: Cáp sưởi Thermon (như dòng BSX, KSX, HTSX) có thể hoạt động bền bỉ hàng chục năm nếu được chăm sóc đúng cách.
2. Quy Trình Bảo Trì & Kiểm Tra Định Kỳ (Step-by-Step)
Tần suất khuyến nghị: Ít nhất 1 lần/năm, tốt nhất là trước mùa lạnh hoặc trước khi đưa hệ thống vào vận hành lại sau thời gian ngừng máy.
Bước 1: Kiểm Tra Ngoại Quan (Visual Inspection)
Trước khi can thiệp vào hệ thống điện, hãy đi dọc theo tuyến đường ống để quan sát:
Lớp bảo ôn (Insulation): Đảm bảo lớp cách nhiệt không bị ẩm ướt, rách hoặc mất mát. Nước ngấm vào bảo ôn là “kẻ thù số 1” làm giảm hiệu suất sưởi.
Hộp đấu nối (Junction Boxes): Kiểm tra các hộp nguồn, hộp nối chữ T xem có dấu hiệu ăn mòn, nứt vỡ hay lỏng ốc vít không.
Nhãn cảnh báo: Đảm bảo các nhãn “Electric Heat Tracing” vẫn còn nguyên vẹn trên đường ống để cảnh báo an toàn.
Bước 2: Kiểm Tra Điện (Electrical Testing) – Quan Trọng Nhất
Đây là bước quyết định để đánh giá “sức khỏe” của cáp.
Lưu ý an toàn:Ngắt hoàn toàn nguồn điện trước khi thực hiện đo đạc.
a. Đo điện trở cách điện (Megger Test)
Sử dụng thiết bị đo Megohmmeter (Megger) để kiểm tra độ cách điện giữa dây dẫn (bus wires) và lớp vỏ bọc kim loại (braid/ground).
Điện áp test: Khuyến nghị dùng mức 2,500 Vdc (tối thiểu 500 Vdc cho các cáp polymer).
Tiêu chuẩn chấp nhận:
Nếu đường cáp sạch và khô: Điện trở phải > 1,000 MΩ.
Mức tối thiểu để vận hành an toàn: > 20 MΩ.
Đánh giá: Nếu chỉ số thấp hơn 20 MΩ, cáp có thể đã bị nứt vỏ hoặc đầu nối bị ẩm. Cần xác định vị trí lỗi và thay thế.
Note: Tuyệt đối không sử dụng Megger test trên bộ điều khiển điện tử (Thermostat), hãy ngắt kết nối bộ điều khiển trước khi đo cáp.
b. Đo điện dung dòng (In-Circuit Testing)
Đo dòng điện (Ampe) khi hệ thống đang hoạt động ổn định để so sánh với thông số thiết kế ban đầu. Nếu dòng điện quá thấp, có thể một đoạn cáp đã bị đứt hoặc mất kết nối.
3. Các Sự Cố Thường Gặp Và Cách Khắc Phục (Troubleshooting)
Dưới đây là bảng chẩn đoán nhanh các vấn đề thường gặp với hệ thống Heat Tracing:
Hiện Tượng
Nguyên Nhân Tiềm Năng
Giải Pháp Khắc Phục
CB (Aptomat) nhảy liên tục
Dòng khởi động quá cao hoặc Chạm đất (Ground fault).
Kiểm tra lại tính toán dòng khởi động (Start-up current). Kiểm tra chạm vỏ bằng Megger test.
Nhiệt độ đường ống không đạt
Cáp bị đứt, cài đặt Thermostat sai, hoặc lớp bảo ôn bị ướt.
Kiểm tra thông mạch cáp. Kiểm tra lại cài đặt nhiệt độ (Set-point). Thay thế bảo ôn ướt.
Cáp bị nóng chảy vỏ
Tiếp xúc với hóa chất lạ hoặc nhiệt độ nguồn ngoài vượt giới hạn chịu đựng.
Kiểm tra sự tương thích hóa học của vỏ cáp (Fluoropolymer vs Polyolefin).
4. Ưu Điểm Của Cáp Thermon Trong Bảo Trì
Tại sao các kỹ sư bảo trì lại “dễ thở” hơn khi làm việc với sản phẩm của Thermon?
Công nghệ Tự Hạn Chế (Self-Regulating): Các dòng cáp như BSX, RSX, KSX của Thermon có khả năng tự điều chỉnh công suất theo nhiệt độ môi trường. Điều này giúp cáp không bao giờ bị quá nhiệt (overheat) ngay cả khi bị quấn chồng lên nhau, giảm thiểu rủi ro cháy cáp.
Phụ kiện đồng bộ: Thermon cung cấp các bộ kit đấu nối (Terminator series) được thiết kế kín nước IP66, giúp thao tác tháo lắp để kiểm tra diễn ra nhanh chóng mà không cần cắt dây phức tạp.
Độ bền cơ học cao: Lớp vỏ bọc kim loại (Braid) và lớp vỏ ngoài (Overjacket) chắc chắn giúp cáp chịu được va đập tốt hơn trong môi trường công nghiệp khắc nghiệt.
5. Kết Luận
Việc bảo trì cáp sưởi điện Thermon không quá phức tạp nhưng đòi hỏi sự tuân thủ nghiêm ngặt về quy trình đo kiểm. Một hệ thống Heat Tracing được bảo trì tốt (với chỉ số Megger > 1000 MΩ) sẽ đảm bảo quy trình sản xuất của bạn diễn ra liên tục, an toàn và hiệu quả.
Bạn cần hỗ trợ về quy trình kiểm tra hoặc tìm mua thiết bị thay thế chính hãng Thermon? Hãy liên hệ với chúng tôi để nhận tài liệu kỹ thuật chi tiết nhất.
Thermon – USA Your Partner in Heat Tracing Solutions Đại diện tại Việt Nam: Công ty TNHH Wili
