Van cân bằng D921 (Balancing Valve D921) từ thương hiệu Crane Fluid Systems (Anh Quốc) là một trong những thiết bị kiểm soát dòng chảy hàng đầu trong ngành HVAC. Được thiết kế dưới dạng Van điều chỉnh kép lỗ biến thiên (Variable Orifice Double Regulating Valve – VODRV), D921 đóng vai trò then chốt trong việc đảm bảo cân bằng thủy lực, tiết kiệm năng lượng và duy trì hiệu suất hệ thống.

Bài viết này sẽ đi sâu vào cấu tạo kỹ thuật, nguyên lý hoạt động và lý do tại sao D921 là lựa chọn ưu tiên của các kỹ sư cơ điện trên toàn thế giới.

---

1. Cấu Tạo và Thông Số Chuẩn

Để hiểu rõ giá trị của van D921, chúng ta cần xem xét “trái tim” của thiết bị này thông qua các thông số kỹ thuật và vật liệu chế tạo.

Cấu Tạo Chi Tiết

Van D921 Crane được thiết kế theo tiêu chuẩn BS 7350, đảm bảo độ chính xác cao trong việc đo đạc và điều chỉnh lưu lượng.

• Thân van (Body): Được đúc từ Đồng (Bronze) chất lượng cao, mang lại khả năng chống ăn mòn tuyệt vời và chịu được áp lực cao hơn so với các loại van đồng thau thông thường.
• Đĩa van (Disc): Thiết kế dạng nón với gioăng PTFE, giúp đóng kín hoàn toàn khi cần thiết và điều tiết dòng chảy mượt mà.
• Tay vặn (Handwheel): Tích hợp thước đo vi lượng (Micrometer), cho phép cài đặt vị trí mở chính xác đến từng phần mười.
• Cổng đo áp suất (Test Points – P84): Được trang bị sẵn để kết nối với lưu lượng kế (Manometer), cho phép đo chênh áp (Delta P) trực tiếp để tính toán lưu lượng thực tế.

Thông Số Kỹ Thuật Nổi Bật

Đặc Tính	Thông Số Kỹ Thuật (D921)
Kích thước (Size)	DN15 đến DN50 (1/2 đến 2)
Áp suất làm việc (Rating)	PN25 (Chịu áp lên đến 25 bar)
Nhiệt độ làm việc	-10 đến 120 độ C
Kiểu kết nối	Ren trong (Threaded) theo chuẩn BS EN 10226-2 (ISO 7-1)
Chức năng	Điều chỉnh lưu lượng, khóa vị trí (Memory Stop), ngắt dòng (Isolation)

💡 Lưu ý kỹ thuật: D921 là dòng van VODRV, nghĩa là khi bạn thay đổi vị trí tay vặn, hệ số lưu lượng K_v của van sẽ thay đổi. Điều này khác với dòng FODRV (Fixed Orifice) nơi lỗ đo lưu lượng là cố định.

2. Nguyên Lý Hoạt Động & Vai Trò Trong Hệ Thống HVAC

Trong các hệ thống điều hòa không khí trung tâm (Chiller) hoặc sưởi ấm (Heating), sự mất cân bằng thủy lực dẫn đến tình trạng nơi quá lạnh, nơi quá nóng và lãng phí năng lượng bơm.

Van cân bằng D921 giải quyết vấn đề này bằng cách:

1. Tạo sức cản cục bộ: Điều chỉnh tiết diện dòng chảy để cân bằng áp suất giữa các nhánh.

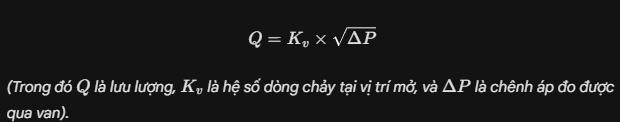

2. Đo đạc chính xác: Sử dụng công thức dòng chảy cơ bản:

3. Ghi nhớ vị trí (Double Regulating): Tính năng “Memory Stop” cho phép người vận hành khóa vị trí cài đặt. Nếu van bị đóng lại để bảo trì, khi mở ra nó sẽ dừng đúng vị trí đã cân bằng trước đó, không cần cân chỉnh lại.

3. Ứng Dụng Đa Dạng Của Van Crane D921

Nhờ dải áp suất PN25 và vật liệu Bronze bền bỉ, D921 được ứng dụng rộng rãi:

• Hệ thống HVAC tòa nhà cao tầng: Lắp đặt tại các đường hồi của FCU (Fan Coil Unit) hoặc AHU (Air Handling Unit) để cân bằng lưu lượng nước lạnh/nóng.
• Hệ thống cấp nước nóng (Domestic Hot Water): Vật liệu đồng Bronze và chứng nhận WRAS (Water Regulations Advisory Scheme) giúp van an toàn cho nước sinh hoạt.
• Hệ thống công nghiệp nhẹ: Sử dụng trong các đường ống dẫn nước làm mát máy móc, nơi yêu cầu áp suất và độ bền cao hơn van dân dụng.

4. Ưu Điểm Vượt Trội Của Dòng Van Crane FS D921

Tại sao các nhà thầu cơ điện (M&E) lại ưu tiên chọn Crane D921 thay vì các thương hiệu khác?

1. Độ Chính Xác Cao: Tay vặn có vạch chia số rõ ràng giúp việc commission (cân chỉnh) hệ thống nhanh chóng và chính xác. Sai số lưu lượng rất thấp (<5%).
2. Độ Bền Vô Địch: Với áp lực danh định PN25, D921 vượt trội hơn so với các dòng van PN16 thông thường trên thị trường, giảm thiểu rủi ro rò rỉ hoặc vỡ thân van khi áp suất tăng đột ngột (water hammer).
3. Thương Hiệu Uy Tín (UK): Crane Fluid Systems là thương hiệu lâu đời của Anh Quốc. Sản phẩm đi kèm đầy đủ chứng nhận CO/CQ, Catalog và hướng dẫn kỹ thuật chi tiết.
4. Thiết Kế Thẩm Mỹ & Gọn Nhẹ: Kiểu dáng chữ “Y” (Oblique pattern) giúp giảm trở lực dòng chảy và dễ dàng thao tác đo đạc trong không gian hẹp.

5. Khuyến Nghị Lắp Đặt Để Đạt Hiệu Suất Tối Đa

Để đảm bảo van hoạt động đúng thông số thiết kế và không gây ồn, cần tuân thủ nguyên tắc lắp đặt:

• Khoảng cách ống thẳng: Cần đảm bảo đoạn ống thẳng tối thiểu x5D ở đầu vào và x2D ở đầu ra của van (xD là đường kính ống). Điều này giúp triệt tiêu dòng chảy rối (turbulence) trước khi đi qua van, đảm bảo độ chính xác khi đo chênh áp.
• Hướng dòng chảy: Lắp đặt đúng theo chiều mũi tên đúc nổi trên thân van.
• Vệ sinh: Hệ thống đường ống cần được súc rửa sạch trước khi lắp van để tránh cặn bẩn làm kẹt đĩa van hoặc tắc cổng đo áp.

---

Kết Luận

Van cân bằng D921 Crane FS UK không chỉ là một thiết bị điều tiết, mà là giải pháp toàn diện cho bài toán tiết kiệm năng lượng và ổn định hệ thống HVAC. Với chất lượng chuẩn Châu Âu, khả năng chịu áp PN25 và độ chính xác cao, đây là khoản đầu tư thông minh cho mọi công trình bền vững.
