Khám phá chi tiết ống lấy mẫu khí SE/ME Thermon (TubeTrace). Giải pháp tối ưu cho hệ thống quan trắc môi trường (CEMS), đảm bảo tính toàn vẹn mẫu khí, chống ngưng tụ và tuân thủ quy chuẩn kỹ thuật.

1. Tại Sao Ống Lấy Mẫu Gia Nhiệt Lại Quan Trọng?

Trong các hệ thống Quan trắc khí thải tự động, liên tục (CEMS) và phân tích quy trình công nghiệp, việc vận chuyển mẫu khí từ ống khói (stack) đến thiết bị phân tích (analyzer) là giai đoạn rủi ro nhất. Nếu nhiệt độ mẫu khí giảm xuống dưới điểm sương (dew point), các thành phần khí như SO_2, NO_x sẽ ngưng tụ, phản ứng với hơi nước tạo thành axit, gây ăn mòn thiết bị và sai lệch kết quả đo.

Ống lấy mẫu SE/ME Thermon (hay còn gọi là Heated Sample Line – Dây lấy mẫu gia nhiệt) là giải pháp kỹ thuật hàng đầu thế giới giúp duy trì nhiệt độ ổn định, đảm bảo tính toàn vẹn của mẫu khí. Bài viết này sẽ phân tích sâu về cấu tạo và ưu điểm vượt trội của dòng sản phẩm Thermon TubeTrace® này.

2. Phân Tích Kỹ Thuật: Cấu Trúc Ống Lấy Mẫu Thermon SE/ME

Dòng sản phẩm TubeTrace® của Thermon được thiết kế tích hợp “all-in-one” (tất cả trong một), giúp đơn giản hóa việc lắp đặt và tăng độ bền.

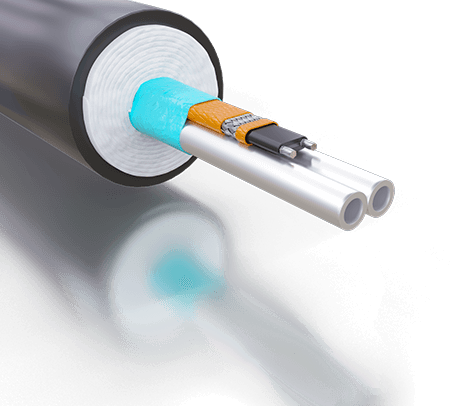

2.1. Cấu Tạo Chi Tiết

Một hệ thống ống SE/ME điển hình bao gồm các lớp sau:

Ống dẫn mẫu (Process Tube):
- Đây là nơi mẫu khí đi qua.
- Vật liệu: Thường là thép không gỉ (Stainless Steel 316/316L) liền mạch hoặc hàn, Teflon® (PFA, FEP), đảm bảo khả năng chịu ăn mòn hóa học cao và chịu áp suất tốt.
- Số lượng: Có thể là ống đơn hoặc bó nhiều ống tùy theo yêu cầu của đầu dò (probe).
Cáp gia nhiệt (Heat Tracing):
- Loại SE (Self-Regulating): Sử dụng cáp tự điều chỉnh công suất (như dòng BSX, VSX của Thermon). Cáp tự động tăng/giảm nhiệt lượng tỏa ra tại từng điểm dọc theo đường ống dựa trên nhiệt độ môi trường, chống quá nhiệt cục bộ.
- Loại ME (Power-Limiting/Constant Wattage): Sử dụng cho các ứng dụng yêu cầu nhiệt độ cao hơn hoặc chiều dài đường ống lớn, đảm bảo mật độ công suất ổn định.
Lớp truyền nhiệt (Heat Transfer Foil):
- Lớp giấy bạc quấn quanh ống dẫn và cáp gia nhiệt để đảm bảo nhiệt lượng được truyền đều vào ống mẫu, tránh điểm nóng/lạnh cục bộ.
Lớp cách nhiệt (Insulation):
- Sử dụng sợi thủy tinh không thấm nước (non-hygroscopic glass fiber), giúp giảm thiểu thất thoát nhiệt ra môi trường, tiết kiệm năng lượng.
Vỏ bảo vệ ngoài (Outer Jacket):
- Thường làm bằng nhựa ATP (Arctic Thermoplastic) hoặc TPU, chịu được tia UV, thời tiết khắc nghiệt, mài mòn và va đập cơ học.

2.2. Thông Số Kỹ Thuật Đáng Lưu Ý

Nhiệt độ duy trì (Maintain Temperature): Thường từ 5 đến 121 độ C (đối với dòng SE) hoặc cao hơn đối với các dòng chuyên dụng.
Nhiệt độ chịu đựng tối đa: Có thể lên tới 250 độ C (tùy thuộc vào loại cáp gia nhiệt bên trong).
Điện áp: 110-120 VAC hoặc 208-277 VAC.

3. Ứng Dụng Thực Tiễn Trong Công Nghiệp

Ống lấy mẫu Thermon SE/ME là thành phần không thể thiếu trong các ngành công nghiệp nặng và yêu cầu độ chính xác cao:

Hệ thống CEMS (Quan trắc khí thải): Nhà máy nhiệt điện, xi măng, lọc hóa dầu, lò đốt rác. Ống giúp giữ mẫu khí nóng (thường $>120^\circ C$) để ngăn axit ngưng tụ trước khi vào máy phân tích hồng ngoại hoặc laser.
Phân tích quy trình (Process Analytics): Trong các nhà máy hóa chất, việc kiểm soát thành phần khí đầu vào/đầu ra yêu cầu mẫu không bị biến đổi trạng thái.
Lấy mẫu hơi nước (Steam Sampling): Sử dụng trong các nhà máy điện để phân tích chất lượng nước/hơi.

4. Ưu Điểm Vượt Trội Của Thermon TubeTrace®

Tại sao các kỹ sư thiết kế (EPC) và nhà vận hành lại ưu tiên chọn Thermon?

✅ Bảo Vệ Chống Ngưng Tụ Tuyệt Đối

Nhờ công nghệ cáp gia nhiệt tiên tiến, ống Thermon duy trì nhiệt độ đồng đều dọc theo chiều dài tuyến ống, loại bỏ hoàn toàn hiện tượng “điểm lạnh” (cold spots) – nguyên nhân chính gây tắc nghẽn đường ống do ngưng tụ.

✅ Độ Bền Cơ Học Cao & Chịu Thời Tiết

Lớp vỏ polymer ATP của Thermon được thiết kế đặc biệt để chịu được môi trường công nghiệp khắc nghiệt, chống thấm nước và bền bỉ dưới ánh nắng mặt trời trực tiếp (UV resistance) tốt hơn so với các loại vỏ PVC thông thường.

✅ Lắp Đặt Nhanh Chóng & Tiết Kiệm

Thay vì phải thi công thủ công từng lớp (ống + dây nhiệt + bảo ôn + vỏ nhôm) tại công trường – vốn tốn thời gian và rủi ro lỗi kỹ thuật cao – ống Thermon TubeTrace là dạng bó sẵn (pre-insulated bundle). Chỉ cần rải ống và đấu nối, giảm 50-70% thời gian thi công.

✅ An Toàn Cháy Nổ

Nhiều dòng sản phẩm Thermon đạt các chứng chỉ phòng chống cháy nổ quốc tế (ATEX, IECEx, FM, CSA), phù hợp lắp đặt trong môi trường Zone 1, Zone 2 nguy hiểm.

5. Lưu Ý Khi Lựa Chọn Và Lắp Đặt

Để hệ thống hoạt động tối ưu, người dùng cần lưu ý:

Tính toán nhiệt độ duy trì: Phải xác định rõ “Điểm sương axit” của mẫu khí để chọn loại cáp có công suất phù hợp.
Xử lý đầu cuối (Termination): Cần sử dụng bộ seal kit chính hãng (ví dụ: FAK-9, FAK-7 của Thermon) để bịt kín hai đầu ống, ngăn nước xâm nhập vào lớp cách nhiệt. Nếu lớp cách nhiệt bị ướt, hiệu quả giữ nhiệt sẽ giảm nghiêm trọng.
Bán kính uốn cong: Tuân thủ bán kính uốn cong tối thiểu của nhà sản xuất để tránh làm gãy ống lõi hoặc hỏng cáp nhiệt.

6. Kết Luận

Ống lấy mẫu SE/ME Thermon không chỉ là một phụ kiện, mà là “huyết mạch” của hệ thống phân tích khí. Việc đầu tư vào một hệ thống dẫn mẫu chất lượng cao như Thermon TubeTrace® giúp doanh nghiệp tránh được các chi phí sửa chữa đắt đỏ do hỏng hóc thiết bị phân tích và đảm bảo số liệu quan trắc luôn chính xác, tuân thủ pháp luật.

Bạn đang tìm kiếm giải pháp ống lấy mẫu cho dự án CEMS? Hãy liên hệ ngay với các đơn vị phân phối ủy quyền để nhận tư vấn kỹ thuật chi tiết nhất.
