Trong các dự án lớn như hệ thống HVAC cho tòa nhà cao tầng, nhà máy công nghiệp hoặc trung tâm thương mại, việc chọn van PICV (Pressure Independent Control Valve) phù hợp là yếu tố quyết định hiệu quả năng lượng và độ tin cậy hệ thống. Crane Fluid Systems D996F – dòng van E-PICV (Electronic Pressure Independent Control Valve) tiên tiến từ thương hiệu Crane FS (Anh Quốc) – nổi bật với công nghệ kiểm soát dòng chảy thông minh qua Modbus.

Bài viết này cung cấp hướng dẫn chọn kích cỡ van PICV chi tiết, phân tích sản phẩm, ứng dụng và ưu điểm, giúp kỹ sư và nhà thầu tối ưu hóa thiết kế để đạt hiệu suất cao nhất.

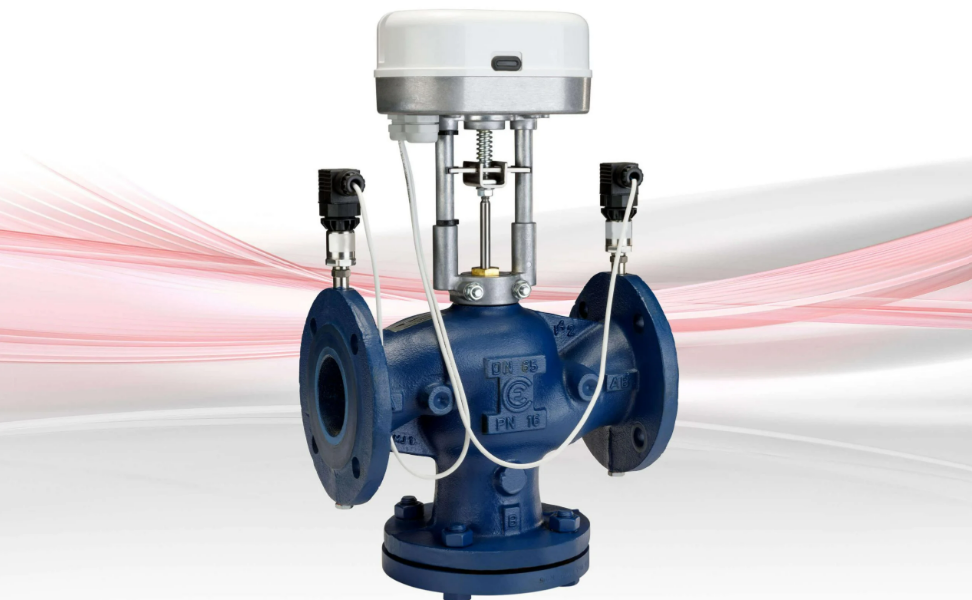

Giới thiệu về van Crane Fluid Systems D996F

Van D996F là van PICV điện tử được thiết kế để tự động điều chỉnh dòng chảy độc lập với áp suất, tích hợp cảm biến áp suất và giao thức Modbus cho kết nối BMS (Building Management System). Sản phẩm thuộc dòng E-PICV cao cấp, phù hợp cho dự án lớn yêu cầu kiểm soát chính xác, tiết kiệm năng lượng và dễ dàng bảo trì. Với khả năng chia sẻ dữ liệu lưu lượng thời gian thực, Crane D996F giúp tối ưu hóa delta T và giảm chi phí vận hành.

So với các dòng van PICV truyền thống, D996F nâng cấp với tính năng daisy chaining, giảm dây cáp và thời gian lắp đặt – lý tưởng cho hệ thống HVAC lớn.

D996F Electronic Pressure Independent Control Valve (E-PICV …

Cấu tạo và thông số kỹ thuật của Crane D996F

Van Crane D996F được chế tạo từ vật liệu cao cấp như gang dẻo (Ductile Iron), đảm bảo độ bền trong môi trường khắc nghiệt. Cấu tạo chính bao gồm:

Thân van hai cửa (two-port) với đặc tính kiểm soát tuyến tính hoặc equal percentage.
Cảm biến áp suất tích hợp để duy trì dòng chảy độc lập.
Bộ truyền động điện tử hỗ trợ Modbus RTU, cho phép cài đặt qua BMS hoặc công cụ configurator.
Kết nối flange theo tiêu chuẩn BS EN 1092-2 PN16.

Thông số kỹ thuật nổi bật:

Kích thước: DN65, DN80, DN100, DN125, DN150.
Áp suất định mức: PN16 (chịu áp suất cô lập lên đến 800kPa với độ rò rỉ Class IV).
Nhiệt độ hoạt động: -10°C đến 110°C.
Lưu lượng: Tùy kích thước, từ 3.3 l/s đến 49.2 l/s.
Giao thức: Modbus RTU, hỗ trợ daisy chaining (kết nối chuỗi).
Chứng nhận: Tuân thủ các tiêu chuẩn châu Âu cho HVAC.

Bảng lưu lượng mẫu cho chọn kích cỡ van PICV:

Kích thước	Lưu lượng tối thiểu (l/s)	Lưu lượng tối đa (l/s)	Áp suất chênh lệch tối đa (kPa)
DN65	3.3	10.3	800
DN80	6.9	16.4	800
DN100	12.5	21.4	800
DN125	16.9	32.8	800
DN150	22.2	49.2	800

D996F Electronic Pressure Independent Control Valve (E-PICV …

Hướng dẫn chọn kích cỡ van PICV chính xác cho dự án lớn

Việc chọn kích cỡ van PICV cần dựa trên lưu lượng yêu cầu, áp suất hệ thống và đặc thù dự án lớn. Theo datasheet Crane FS, quy trình chọn kích cỡ như sau:

Xác định lưu lượng thiết kế: Tính toán lưu lượng cần thiết cho từng nhánh (ví dụ: fan coil units hoặc air handling units) dựa trên tải nhiệt (kW) và delta T (thường 5-15°C). Công thức: Lưu lượng (l/s) = Tải nhiệt (kW) / (4.2 x Delta T).
Kiểm tra phạm vi lưu lượng: Chọn kích thước DN sao cho lưu lượng thiết kế nằm trong khoảng min-max (xem bảng trên). Ví dụ, cho lưu lượng 15 l/s, chọn DN80 (6.9-16.4 l/s) để tránh undersizing hoặc oversizing.
Xem xét áp suất: Đảm bảo áp suất chênh lệch không vượt 800kPa. Sử dụng phần mềm mô phỏng hệ thống (như Crane’s tools) để kiểm tra.
Tích hợp BMS: Đối với dự án lớn, ưu tiên D996F nhờ Modbus, cho phép điều chỉnh từ xa và giám sát lưu lượng thực tế.

Lưu ý: Tránh chọn van quá lớn để giảm chi phí ban đầu nhưng tăng rủi ro kiểm soát kém. Crane FS khuyến nghị tư vấn kỹ sư để tính toán chính xác, đặc biệt ở hệ thống biến đổi thể tích.

Ứng dụng thực tế của van Crane D996F

Van PICV D996F được áp dụng rộng rãi trong dự án lớn yêu cầu kiểm soát chính xác:

Hệ thống HVAC: Kiểm soát dòng chảy cho fan coil, chilled beams trong tòa nhà văn phòng, bệnh viện.
Hệ thống sưởi ấm và làm mát: Duy trì lưu lượng ổn định ở nhà máy công nghiệp, trung tâm dữ liệu.
Tích hợp BMS: Giám sát và tối ưu hóa năng lượng ở dự án xanh (LEED certified).
Ứng dụng đặc biệt: Hệ thống có áp suất biến đổi lớn, như cao ốc với nhiều tầng.

Ví dụ: Trong dự án trung tâm thương mại tại Việt Nam, Crane D996F giúp giảm tiêu thụ năng lượng 20% nhờ tự động điều chỉnh dòng chảy theo nhu cầu thực tế.

E-PICV & Energy Valve – Crane Fluid Systems

Ưu điểm vượt trội của Crane Fluid Systems D996F

So với các dòng van PICV khác (như cơ khí hoặc không Modbus), D996F nổi bật nhờ:

Tiết kiệm năng lượng cao: Tối ưu delta T, giảm bơm hoạt động thừa lên đến 30%.
Dễ lắp đặt và commissioning: Daisy chaining giảm dây cáp 50%, cài đặt sẵn qua configurator.
An toàn và bảo trì: Feedback lỗi qua BMS, giảm thời gian downtime.
Hiệu suất nhanh chóng: Bộ truyền động phản hồi nhanh, cải thiện sự thoải mái người dùng.
Chi phí dài hạn thấp: Độ bền cao, tuổi thọ trên 15 năm, giảm chi phí vận hành.

So sánh nhanh:

Tiêu chí	Crane D996F	Van PICV cơ khí	Van thông thường
Kiểm soát dòng chảy	Điện tử Modbus	Cơ khí	Thủ công
Phạm vi lưu lượng	Rộng (3.3-49.2 l/s)	Trung bình	Hạn chế
Tích hợp BMS	Có	Không	Không
Tiết kiệm năng lượng	Cao	Trung bình	Thấp
Áp suất độc lập	Hoàn toàn	Phần nào	Không

Tại sao chọn Crane D996F cho dự án lớn?

Crane Fluid Systems D996F là giải pháp lý tưởng cho van PICV trong dự án lớn, với hướng dẫn chọn kích cỡ van PICV đơn giản nhưng chính xác, giúp tối ưu hóa hệ thống HVAC và giảm chi phí toàn diện. Với công nghệ E-PICV tiên tiến, sản phẩm không chỉ đảm bảo hiệu suất mà còn hỗ trợ bền vững môi trường.

Nếu bạn đang lập kế hoạch dự án lớn tại Việt Nam, hãy liên hệ đại lý Crane FS chính hãng để được hỗ trợ datasheet và phần mềm sizing miễn phí. Đầu tư vào D996F hôm nay để hệ thống của bạn vận hành hiệu quả lâu dài!
